FTTH室内光缆及应用（2）

1、引入光缆

目前，无论是光缆和其他电缆的布线方法都是一样的，只是不同大楼间的路线走势有些小的变化。下面用一个当前比较普通布线方法的例子，如图1所示。


图1大楼垂直步线系统

总配线架（MDF）安装在大楼内的公共地区，光缆通过垂直的杆状物通向各楼层，再通过水平方向上的管道进入房间。
图1中所用光缆就是引入光缆。用户可根据需要、安装条件等选择不同结构的用户光缆实现FTTH。现介绍一种NTT公司设计开发的8芯悬挂式引入光缆。如图2所示。

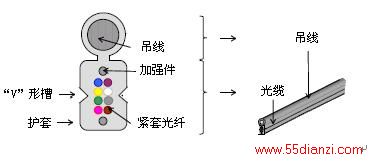

图28芯悬挂式引入光缆

这种缆采用PVC紧套光纤，金属吊线，PVC或LSZH做阻燃护套层，适合于室内布线使用，性能稳定可靠；采用小弯曲半径光纤生产，具有优良的抗弯性能；阻燃；施工方便可靠。可以选用专门的工具进行剥缆，从光缆“V”形槽区域剥开，获得紧套光纤，操作简单。如图3所示。


图38芯悬挂式引入光缆的剥离

2、用户光缆

用户光缆有单芯、双芯、束管式多芯、带状、“V”形光缆、金属铠装软光缆等。光缆外径尺寸规格很多可以适应不同接插件尺寸和布线空间环境的要求,适合室内布线使用。

典型紧套单/双芯光缆

单/双芯室内光缆的结构是比较单一的，最典型的结构如图4所示。外形尺寸小，一般在3mm～3.4mm，并且减小了除光纤外其他材料的用量，也由此提高了光纤的柔弯性能，这一点对室内布线是很有利的。只需用一个连接器即可，与终端设备连接方便，容易被用户所接受，有一定的发展前景。此外，如果将两根松套管对绞或绞在介质中心件周围，再在外面包覆上芳纶丝束和外护套，就可以做成4芯室内光缆，而尺寸依然不大，外径为3.3mm～3.7mm，可用于局域网布线。
