FTTH室内光缆及应用(3)

FTTH室内光缆及应用(3)

点击数:7961 次   录入时间:03-04 11:57:07   整理:http://www.55dianzi.com   电工文摘

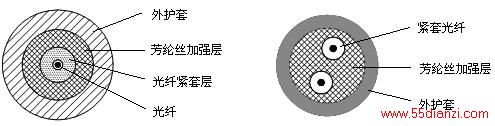

图4典型单芯/双芯光缆

铠装型室内软光缆:

随着FTTH的推进,在用户终端(家庭、楼道)会需要一种像电线一样方便使用的缆线。烽火通信设计出一种室内外一体化光缆——铠装型室内单芯光缆已申报专利,具体结构如图5所示。该产品在光缆中设置了金属软管,使光缆抗压、抗拉、抗折性能显著提高,同时防鼠咬破坏;高强度芳纶加强件,保证光纤无拉伸应变,外径为标准光缆外径,适用于各种连接器散件的应用;弯曲柔韧性好,最小曲率半径可达10倍的缆径;具有阻燃性;尺寸小,施工方便。


图5铠装型室内软光缆

这种光缆在国防通信、广播电视系统、楼宇智能控制、电力控制系统、交通通讯系统、城域网和局域网中广泛应用。具体应用有:

适用于室内外沿墙、顶、夹层和导管连接的直接布放光缆,以标准而又坚固的结构设计生产出的通信设备尾纤及活动连接线可直接用于设备之间的连接。

室内水平布线、建筑物内垂直布线、LAN网、适合于多信息点的连接、推荐使用在与终端用户直接连接的场合。

室外建筑物之间,小区主干网布线;室外布线直接引入室内,降低成本。

用作主干网的尾缆,直接从主干网接入到建筑物内的设备上,隔离雷电,提高系统可靠性。

最小弯曲半径小,可为大容量、多客户端室内整体敷设、单元布线,并可独立分支使用,可方便的与各端连设备连接。
推荐用于高密度布线,安装空间和安装曲度较小的场合。

干式半紧套缓冲光缆

这是国外新设计的一种室内光缆,主要为单芯或双芯结构,作为分支光缆使用。所以,它主要通过线卡或粘合在墙上。


图6干式半紧套缓冲光缆

单芯光缆直径在2.8mm,而双芯光缆直径约4.2mm。两者都采用900um的半紧套缓冲光纤,这种半紧套结构能保证在不到1分钟的时间内轻易地剥离取得1m以上的光纤,操作很方便。并且都采用弯曲性能极好的光纤,弯曲柔韧性好。在1550nm波长
经测试结果如表1:
表1半紧套缓冲光缆测试结果(1550nm)
测试项目结果单芯双芯
压力试验(1000N,100mm,15min)通过0.03dB,无破损0.00dB,无破损
冲击试验(3Nm,3次冲击)通过〈0.01dB,无破损0.03dB,无破损
温度循环试验(-5℃到60℃)通过〈0.01dB〈0.01dB
弯曲试验(6圈,r=10mm,10次)通过0.13dB0.04dB

从各项测试数据看,这种光缆都符合室内光缆标准要求,适用于FTTH用户室内布线。优良的弯曲性能更满足客户的要求。

以上介绍的几种光缆都是目前的先进技术,为促进FTTH的商用化做出了巨大贡献。由于FTTH光器件的飞速发展和成本的降低也是我国快速步入商用阶段的助推器。FTTH是宽带接入的最终形式,它可以促进语音、数据、视频三网合一,拉动相关产业发展,降低社会产出成本,提高社会效益。我们可以借鉴别的国家发展经验,以政府的导向政策来策动国内FTTH市场的发展。
