为同步转矩系数。此时，SVC不向系统提供阻尼，如对SVC不采用恒压控制，，而采用
的某个函数来调制，取
，代入式(11)，
对应的特征方程为：
式(13)的根在S平面的左半部分，转子角的任何振荡都会随时间而衰减。从上面分析可知改善系统阻尼的一个有效信号是母线频率的变化量，因为它与转子角振荡的关系为：
SVC增加阻尼作用机理：若
，转子加速并积聚动能，可以通过SVC的控制提高SVC端口电压来缓解动能的积聚；若
，转子减速，发电机的输出功率必须被减下来，这可以用阻尼控制作用减小SVC的端口电压来实现。从上述分析可知，SVC的电压控制对其阻尼控制能力影响是负的，即提高电压控制力度将降低阻尼控制能力；又因电压控制向系统提供同步转矩，从而提高系统的稳定极限的能力并不随电压控制强度的增加而增加，所以在SVC中采用强的电压控制是得不偿失。2．4缓解次同步谐振(SSR)在IEEE Task Force Report定义SSR为“串联电容补偿电输电路自然频率接近于汽轮发电机组扭转自然频率的一个时，即引起电气系统和机械系统间的强耦合现象就是SSR”。在用SVC缓解SSR时(常常安装在机端)，选择发电机转速作为控制信号，因为它包含了需要阻尼的所有原动机模式分量；在谐振时SVC具有电流放大功能，即如果SVC的无功电流被调制成与发电机转子速度偏差错相1800，就能保证产生正阻尼，也即是若转子速度增加，SVC的无功电流就减小，反之亦然。这种控制与提高输电能力而增强发电机阻尼控制是不同的。提高输电能力而引入的阻尼控制在惯性频率范围0.1～2Hz；然而对抑制SSR的控制，产生的在较高的扭转频率范围10～40Hz。2．5预防电压不稳定或控制电压的波动SVC的电压调节作用如图4所示。

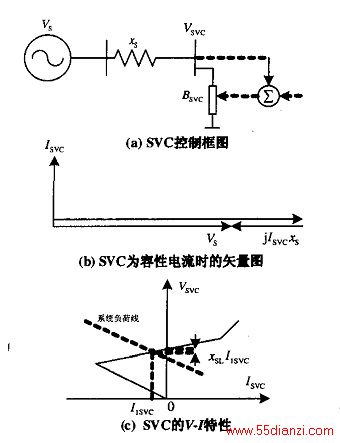

图4 SVG的电压控制描述图当SVC没有被电压调节时，SVC接入点的母线电压为(如图4(b))。
所以SVC电流产生一个与
反相的电压降，
式(15)表示系统负荷曲线方程。从式(15)也可知SVC在弱交流系统（
大)比在强（小)交流系统中的电压控制效果好。如图4(c)，SVC动态特性曲线与系统负荷曲线的交点为SVC的稳定工作点，所以区域内的电压控制作用如下，
当切除一条线路或诸如电动机等设备需求无功增加等原因导致电压波动或不稳定时，SVC都能成功地通过电压调节来实现稳定电压功能。2．6改善直流输电系统的性能SVC应用到直流输电系统时对其性能从三个方面进行改善：调节电压：为了保持HVDC终端的额定电压，需要无功功率支持，此时使用SVC可以平滑、快速而没有开关次数限制地达到目的。抑制暂态过电压：当HVDC系统由于甩负荷而引起暂态过电压时，安装有SVC的系统能很好地抑制过电压。特别是使直流输电系统在薄弱的网络结构下具有更大的运行灵活性。支持大扰动后的恢复：电力系统中的事故对直流输电系统的输送能力具有消弱作用，导致部分或全部甩负荷。SVC的主要作用是稳定电压，从而能够在故障切除以后极大地帮助直流输电系统的快速恢复。3 结束语(1)随着电力系统规模的不断扩大， 电力系统结构也越来越复杂，其各项性能(如稳定性、输送容量、电压稳定性等)指标也变得尤为重要。因此，必须采取不同措施来改变这些性能。比如采用先进的控制方式、FACTS、和一些现场试验等等。(2)针对SVC改善系统性能之间的关系，以及相互影响等还待进一步研究。如，在提供电压支持，加强系统稳定性的同时，是否也能抑制次同步振荡或是象串联补偿装置一样，在某些同步频率下诱发次同步振荡的隐患，等等问题还待进一步探讨。(3)本文就SVC对电力系统性能改善的机理深入分析，给T程设计、T程管理、现场维修等人员提供一定的理论依据。 本文关键字：无功补偿 电工文摘，电工技术 - 电工文摘
