·人工置入；
·控制的闭锁与解除；·遥信对位，警告解除；
·在线生成、修改各种画面及报表；
·在线生成、修改数据库，并自动生成备份；
·具有多层窗口，画面无级缩放及漫游功能；
·操作方式：鼠标、键盘、功能键、菜单。
3．4 打印：
·能拷贝屏幕显示的任何画面；
·定时及召唤打印报表，打印格式可在线编辑；
·异常时自动打印相应事项，亦可随时调出打印；
·打印时不影响其它各种操作；
站内自动化系统技术指标满足部颁有关规程规定的各项指标。
4 应用实例

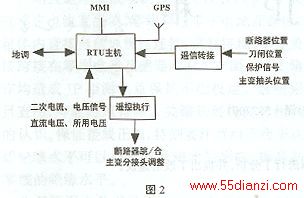

我省萍乡地区姚家州110kV变电站就是按上述方案进行改造的。姚家州110kV变电站一次、二次电气设备均已运行多年，为了实现今后无人值班的要求，对它进行了改造。为节省投资、充分利用现有的设备，采用了新增一台RTU装置完成本文2所提到的变电站自动化信息采集。方案如图2：
RTU主机具有当地功能输出接口，但由于受到资金的限制，在姚家州变未配置人机工作站（MMI）。但只要将来接入计算机硬、软件设备即可完成本文4中所叙述的功能。
5 结束语
在110kV变电站综合自动化改造中，选择怎样的监控方案不仅关系到监控系统本身的好坏，还与各种外设、回路接口及一些现场的实际情况有关。应充分利用现有设备，节约投资改造成综合自动化的变电站，满足生产发展的需要。
