2．1 采集信息要求

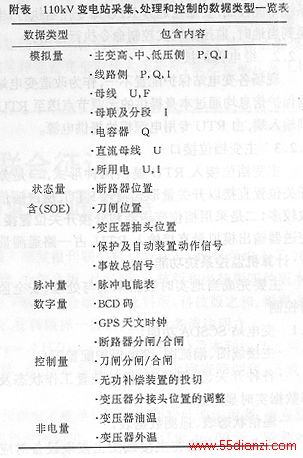

110kV变电站数据采集、处理及控制类型包括模拟量、状态量、数字量、脉冲量、控制量、非电量等，如附表所示。
2．2 构成
为减少投资、充分利用现有设备，本设计提出如下方案：
该方案是在RTU的基础上构成，利用远动主机采集的数据进行加工处理，后台计算机监控系统与RTU采用串口连接，监控系统还可与其它站内智能电气设备相连，如智能电量表等。
由此构成的变电站综合自动化系统在站内操作必须通过RTU来进行控制操作。当用于远方控制操作时，由地调直接下达遥控操作命令；当用于当地控制方式时，站内人员接到命令后，将变电站设置为当地控制模式，由后台监控系统下达命令至RTU，由RTU执行控制命令。
几个相关技术问题解决方案如下：
2．2．1 远方／当地切换开关的应用
变电站在开关柜上加装一个当地／远方控制切换开关和遥控执行屏接口。当切换到远方控制时，监控系统不能控制，要通过远方RTU命令控制执行；当切换到当地时，监控系统发控制命令执行控制。
2．2．2 继电保护接口
现场各变电站保护配置不一，作为改造变电站所需保护信息均通过本身提供的无源节点送至RTU光耦输入端，由RTU专用电源模块提供电源。
2．2．3 主变档位接口
主变档位接入RTU提供两种形式，一是分接开关位置直接以开关量形式输入RTU，所占遥信路数较多；二是采用档位变送器和分接开关位置接口，变送器输出模拟量直接输入RTU，占一路遥测量。
3 计算机监控系统功能
主要完成当地实时数据采集与处理、安全监视与控制
3．1 变电站SCSDA功能：
·主接线图、潮流图、继电保护配置图；
·各种开关、刀闸状态、保护装置工作状态及动态数据实时显示；
·遥信状态表、遥测数据表；
·设备参数表能在主接线图上点取设备对应的参数；
·对监控系统内各装置诊断，显示系统运行状态表；
·系统提示菜单，多层次WINOOWs操作界面；
·事故遥信变位、遥测量、总加量越限时，自动推出画面，驱动音响，生成相应事项；
·用棒图、曲线显示电压、频率、负荷等模拟量；
曲线图能显示人工置入的计划曲线、实际曲线、昨日曲线，每屏可显示多条曲线，历史曲线可随时调出显示和打印；
·事故追忆，追忆内容可在线设定，追忆信息可显示、打印；
·可人工设置开关或刀闸检修，屏蔽其它控制操作；
·根据操作权限不同进行分别授权，口令及操作性质不对无法进行操作。
3．2 运行记录：
·系统事故记录，开关变位，保护动作记录，SOE信息及事故追忆；
·系统异常记录，遥测越限记录，包括越限值、时间、统计时间，电压合格率统计，频率合格率统计；
·记录遥控操作内容、时间及操作人，可按日期和类别查询，对开关分合次数及开关停运时间按月统计归档。
3．3 人机界面MMI：
·
