借助全新的信息技术,水电厂自动化系统无论在结构上还是在功能上,进入了一个全新发展阶段。水电厂自动化需要适应新的市场形势,发展成为一个集计算机、控制、通信、网络、电力电子为一体的综合系统,具备领先的硬件结构,开放的软件平台和强大的应用系统,保证水电厂自动化实现全天候不间断运行,能够轻松应对未来业务发展需要。
基于南大傲拓公司NA系列PLC的水电自动化解决方案,成为水电站监控系统的首选产品之一。
如何以强大PLC打造计算机监控系统
目前,水电厂监控系统的结构基本上以面向网络为基础,系统级设备大多采用以太网Ethernet或光纤环网FDDI等通用网络设备,连接高性能的微机、工作站、服务器,在被控设备现场则较多地采用PLC或智能现地控制单元,再通过现场总线与基础层的智能I/O设备、智能仪表、远程I/O等相连接构成现地控制子系统,与厂级系统结合形成整个控制系统。
随着安全生产、计算机技术、电力市场等功能的扩展,计算机监控系统对现地控制子系统核心控制器的能力也提出了更高的要求。在现地控制级核心控制器的选择上,功能强大的PLC成为大多数系统的首选。目前通常使用的国外通用型PLC存在各种问题:如无专用SOE模件;开出回路简单,在强干扰下容易误动;通信扩展能力差;调试过程不方便,不直观等。因此新一代的PLC必须考虑到行业特点,并能够拥有比国外通用型PLC更强大的功能。
总体而言,水电站计算机监控系统需要PLC具有强大的可靠性、专业性、扩展性,这样才能保证电力行业在计算机监控系统方面的投资不仅能够满足现实和未来需要,而且投资能够得到全面保护。
基于NA400 PLC的解决方案让水电厂自动化更加强大可靠。
NA400可编程控制器作为公司NA系列可编程控制器家族中的重要成员,在开发研制过程中采用了工业控制领域的一系列最新成果和最新思想,总结了国外PLC的成功之处,瞄准当今PLC的最新发展趋势,生产过程采用先进的生产加工工艺和精制的外观设计,相信会给您带来耳目一新的感觉。
实现无人值班,减员增效
现在,基于NA400系列PLC的水电厂计算机监控系统为水电站提供了灵活、强大、可靠的计算机监控系统,系统功能齐全,软件和硬件标准化程度高,满足了水电厂“无人值班”(少人值守)的要求,实现减员增效,能够取得良好的成效,可广泛地应用于多个大中小型水电自动化工程。
典型配置

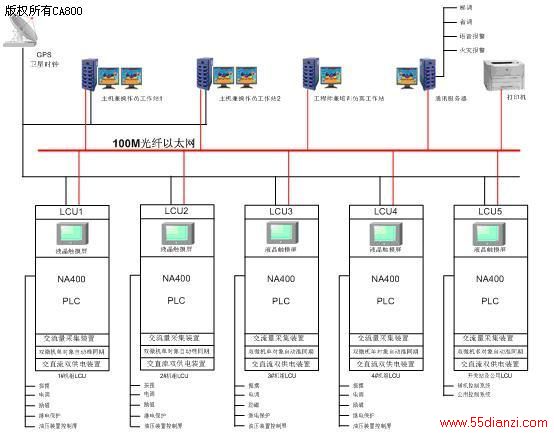

某水电站装机容量为4×10000kW,电站二回110kV电压接入国家电网。网络采用单以太网,星形结构,PLC与上位机通过以太网连接,网络设备可选用交换机,系统结构图如下:
PLC配置如下:
机组LCU(LCU1-LCU4)
NA400
套
4
采用南大傲拓公司NA400 智能PLC
I/O点配置
开关量输入 160点
SOE量输入 32点
开关量输出 96点
模拟量输入 16点
温度量输入 48点
PII级CPU主控模件(含以太网接口),8MB内存
CPU401-0302
块
1
电源模件
PWM401-0501
块
2
12槽背板
BKM401-1201
个
2
总线扩充电缆
CNL401-0102
块
1
总线适配器
BUS401-0101
块
2
32点开关量输入模块
DIM401-3201
块
5
32点SOE输入模块
IIM401-3201
块
1
16通道模拟量输入模块,隔离4-20MA
AIM401-1601
块
1
8通道测温模件(RTD型)
AIM401-0805
块
6
32点开关量输出模块
DOM401-3201
个
3
8串口通信管理模件
CMM401-0801
个
1
空槽模块
NUL401-0101
个
4
模件连接端子
CNE401-0101
套
16
8串口通讯端口板
CMB401-0101
个
1
通讯模件扩展电缆
CNL401-0101
根
1
公用及开关站LCU(LCU5)
NA400
套
1
采用南大傲拓公司NA400 智能PLC
I/O点配置
开关量输入 256点
SOE量输入 32点
开关量输出 64点
模拟量输入 32点
温度量输入 16点
PII级CPU主控模件(含以太网接口),8MB内存
CPU401-0302
块
1
电源模件
PWM401-0501
块
2
12槽背板
BKM401-1201
个
2
总线扩充电缆
CNL401-0102
块
1
总线适配器
BUS401-0101
块
2
32点开关量输入模块
DIM401-3201
块
8
32点SOE输入模块
IIM401-3201
块
1
16通道模拟量输入模块,隔离4-20MA
AIM401-1601
块
2
8通道测温模件(RTD型)
AIM401-0805
块
2
32点开关量输出模块
DOM401-3201
个
2
8串口通信管理模件
CMM401-0801
个
1
空槽模块
NUL401-0101
个
5
模件连接端子
CNE401-0101
套
15
8串口通讯端口板
CMB401-0101
个
1
通讯模件扩展电缆
CNL401-0101
根
1
