其中Y0控制GTF，Y1控制GTR。为了实现逻辑保护，一方面可以用Y0、Y1实现联锁，另一方面还可以用M14、M15接通禁止全部输出，进行双重保护。逻辑判断 、延时与逻辑保护部分的梯形图如图5所示。

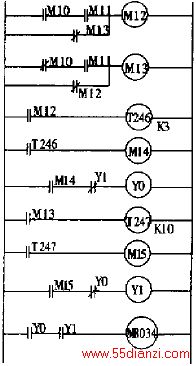

图5 逻辑判断、延时与逻辑保护梯形图
四、结束语
通过对用PLC实现DLC功能的讨论可以看出，不需增加硬件，而只利用PLC强大的逻辑功能，即可 从软件上实现逻辑控制。在由PLC构成的DDC逻辑无环流系统中，采用本方案可大大简化控制线路，并提高系统的可靠性，具有较高的实用价值。
