为了验证该算法,现将系统的运行状态设定如下: t=0s时给定转速ωr=100r/min=10.4rad/s,空载启动;在t=0.3s时,突加负载转矩tl=20n.m相关波形如图6~8所示。

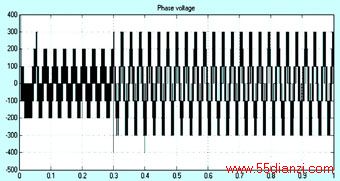

图6 相电压波形

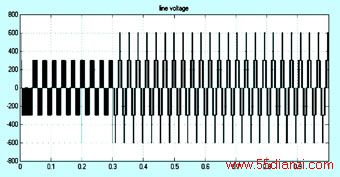

图7 线电压波形

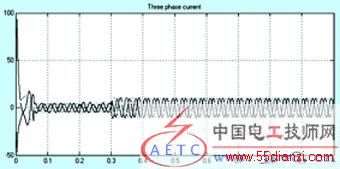

图8 三相电流波形

5 结束语

    扇区为例,详细论述了三电平逆变器电压空间矢量调制的工作原理和实现方法,并对控制算法进行了详细地分析,通过仿真结果证明了方案简单可行。

作者简介
(1984-) 女 西南交通大学电气工程学院在读硕士,主要研究方向为多电平逆变器技术与应用。

参考文献
[1] nabae a,takahashi i,akagi h. a new neutral-point-clamped pwm inverter.ieee transactions on industry applications,1981,17(5):518-523
[2] 严干贵,穆钢,黄亚峰等. 叠层式悬浮电容逆变器的pwm控制方法. 电力电子技术,2005,39(5):47-50
[3] 谢鸣静. 一种新型的三电平svpwm控制策略. 硕士学位论文. 西安理工大学,2006
[4] 张刚,刘志刚,刁利军等. 三电平pwm整理器svpwm优化算法研究. 电力电子,2007,26(6):53-55
[5] 宋文祥,陈国呈,吴慧等. 一种三电平电压型逆变器空间矢量调制方法研究. 变频器世界,2005(12):45-49
[6] 李春燕. 基于dsp的电源数字控制研究. 硕士学位论文. 南京航空航天大学,2004
