l 前言
为规范电网设备管理，全面提高高压断路器的运行管理水平，本报告对1999年~2003年全国电力系统66kV及以上高压断路器事故及障碍情况进行了统计，根据运行中发生的故障，进行了原因分析，提出了防范措施，为规范高压断路器技术标准、运行、维护、检修管理及技术监督工作提供依据。
2 1999年-2003年高压断路器运行状况分析
2.1 高压断路器装用情况

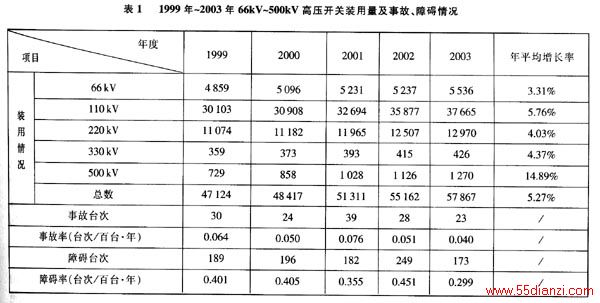

据统计，全国电力系统1999年~2003年66kV及以上高压断路器装用量和年平均增长率见表1。
2003年比1999年增长10743台，年平均增长率为5.27%，其中500kV增长率最高，为14.89%，66kV增长率最低，为3.31%；110kV增长最多，为7562台，其次是220kV，增长1896台。
2.2 事故统计分析
1999年~2003年共发生事故144次，从事故发生次数和趋势看，其中110kV 61次，占42.4%；220kV 52次，占36.1%；110kV和220 kV断路器事故较多，其中2001年10kV断路器事故次数比2000年增加14次；220 kV断路器事故逐年呈下降趋势；500kV断路器事故在2001年后发生较多。330kV断路器事故率最高，在0.254~0.836台次/百台·年之间，其次是500kV断路器在0.117—0.630台次/百台·年之间，220kV断路器事故率在0.069~0.126台次/百台·年之间。这固然与它们的装用量多少有关，但由于超高压断路器在电力系统中的重要性，必须做好反事故预防措施，提高运行水平。
2.2.1 按事故类型分布

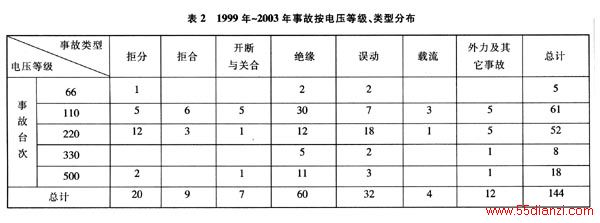

1999年~2003年高压开关事故按电压等级、类型分布见表2。
(1)拒分、拒合事故
1999年~2003年拒动(包括拒分、拒合)事故共发生29次，占事故总数的20.1%，其中66kV 1次，占拒动事故的3.4%；110 kV 11次，占37.9%；220kV 15次，占51.7%；500kV2次，占6.9%。220kV和110kV断路器发生拒动事故最多。
(2)开断与关合事故
开断与关合事故共发生7次，占事故总数的4.9%。其中110 kV 5次，占开断与关合事故71.4%；220kV和500kV各1次，各占14.3%。开断与关合事故主要发生在110kV断路器上。
(3)绝缘事故
绝缘事故共发生60次，占事故总数的41.7%，是发生最多的事故类型。其中66kV 2次，占3.3%；110 kV 30次，占50.0%；220kV 12次，占20.0％；330kV 5次，占8.3%；500kV 11次，占18.3%。110kV断路器发生的绝缘事故最多，其次是220kV和500kV断路器，绝缘事故的主体依然是110kV, 220kV和500kV断路器。
(4)误动事故
误动事故共发生32次，占事故总数的22.2%，仅低于绝缘事故。其中66kV 2次，占误动事故的6.3%；110kV 7次，占21.9%；220 kV 18次，占56.3%；330 kV 2次，占6.3%；500 kV 3次，占9.4%。220 kV和110kV断路器发生误动事故最多。
(5)载流事故
载流事故共发生4次，占事故总数的2.8%。其中110kV 3次，占载流事故的75%；220kV 1次，占25%；66kV, 330kV, 500kV未发生载流事故。
(6)外力及其它事故
外力及其它类事故共发生12次，占事故总数的8.3%。其中110kV和220kV各发生5次，各占外力及其它事故的41.7%；330 kV和500kV各1次，各占8.3%。
按事故类型分，主要是绝缘事故、拒动事故和误动事故。
2.2.2 按电压等级分布
(1)66kV断路器
66kV电压等级共发生事故5次，占事故总数的3.5%，其中SW2系列2次，SF6断路器2次，真空断路器1次。
(2)110kV断路器
110 kV断路器共发生事故61次，占事故总数的42.4%。其中少油断路器22次，SW6型9次，SW7型5次，SW2型、SW3型各3次，SW4系列2次；SF6开关设备39次，其中国产设备30次，含GIS设备18次，分别为ZF3 6次，ZF7 5次，ZF5 4次，ZF6 2次，ZF4 1次；进口合资设备9次，其中100-SFM-32B 5次，均为绝缘事故，3APl-FG和8DN9各1次，HPLl45和LTBl45DI各1次。
(3)220kV断路器
220kV断路器共发生事故52次，占事故总数的36.1%，其中拒分12次、拒合3次，开断与又合1次，绝缘12次，误动18次，载流1次，外力及其它5次，拒、误动和绝缘事故最多。52次事故中，少油断路器15次，其中SW6系列8次，SW2系列3次，SW7系列3次、SW4系列1次；SF6断路器37次，主要有LW6型13次、LWll型5次和LWl5型5次、LWl2型3次。52次事故中，国产设备发生事故47次，占220kV断路器事故总数的90.4%，进口合资SF6设备发生事故5次，占9.6%，分别为ELKSL2-1型2次和ELKSDl4型1次。HGF114/1A型1次，MHMe-1D 1次。国产设备事故比例远高于进口合资设备。
(4)330kV断路器
330kV断路器共发生事故8次，占事故总数的5.6%。其中绝缘5次，误动2次，外力及其它1次。从型号分：330-SFMT4次，LWl3型3次，LWl4型1次。
(5)500kV断路器
500 kV断路器共发生事故18次，占事故总数的12.5%。其中拒分2次，绝缘11次，误动3次，开断与关合1次，部件损坏(绝缘拉杆断)1次。国产设备发生事故9次，其中LWl2型6次，LW6型、LWl3型、ZF6型各1次；进口设备9次，其中，550PM50-40型2次，HPL一50082型1次，GIS 2次，GFA2型1次，550MlHMe-2Y型1次，500-SFM-50B型1次，3AT2E1型1次。按电压等级分布，110kV和220kV断路器事故数共占事故总数的78.5%。
2.2.3 按事故责任分布

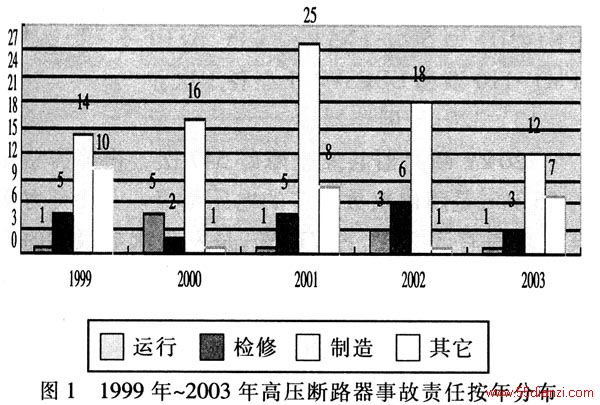

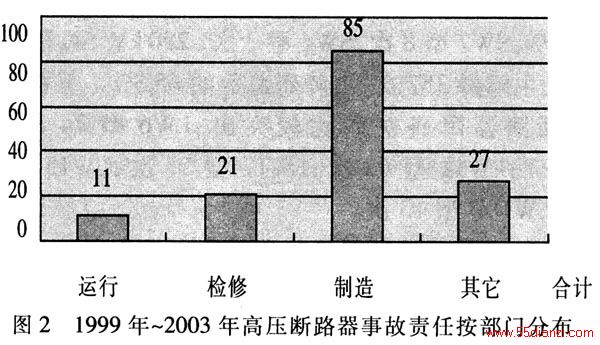

1999年~2003年事故责任分布情况见图1、图2。
运行部门责任的为11次，占总次数7.6%；检修部门责任为21次，占14.6%；制造部门为85次，占59.0%；其他为27次，占18.8%。制造质量是影响开关设备安全运行的主要原因。
2.3 障碍统计分析

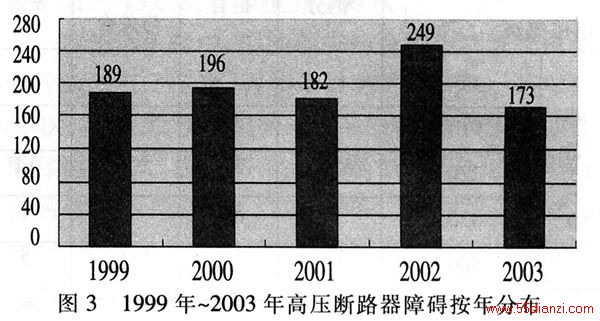

1999年~2003年高压断路器障碍情况见表1和图3。
1999年~2003年共发生障碍989次，每年的年平均障碍率均低于0.5台次/百台年，但220kV及以上电压等级障碍率均高于0.5台次/百台年(除2001年330 kV障碍率)。在989次障碍中，66kV 8次，占0.8%；110 kV 376次，占38.0%；220 kV 547次，占55.3%；330kV 9次，占0.9%；500kV 49次，占5.0%。110kV和220kV共计发生障碍923次，占总数的93.3%，是障碍发生次数最多的两个电压等级。从障碍发生次数看：1999年-2001年基本稳定，2002年比2001年增加了67次，增幅大的主要原因是110kV和220kV断路器的障碍次数增加较大。
2.3.1 按障碍类型分布

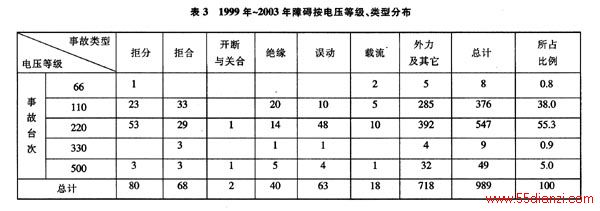

1999年~2003年高压断路器障碍按电压等级、类型分布见表3。
(1)拒动障碍
拒动(包括拒分，拒合)障碍共发生148次，占总数的15.0%。其中66kV 1次，占拒动障碍0.7%；110kV 56次，占37.8%；220kV 82次，占55.4%；330kV 3次，占2.0%；500kV6次，占4.1%。220kV最多，其次是110kV。
(2)开断与关合障碍
开断与关合障碍共发生2次，占总障碍的0.2%，是发生次数最少的障碍类型。其中220kV和500kV各1次，各占50%。分别为500PM50-40型和LW6-220型断路器。
(3)绝缘障碍
绝缘障碍共发生40次，占障碍总数的4.0%。其中110kV 20次，占绝缘障碍的50%；220kV 14次，占35%；330kV 1次，占2.5%；，500 kV 5次，占12.5%。110 kV和220 kV断路器的绝缘障碍占总数的85%。
(4)误动障碍
误动障碍共发生63次，占障碍总数的6.4%。其中110kV 10次，占误动障碍的15.9%；220kV 48次，占76.2%；330kV 1次，占1.6%；500kV 4次，占6.3%。
(5)载流障碍
载流障碍共发生18次，占总数的1.8%。其中220kV发生10次，占载流障碍的55.6%；110kV 5次，占27.8%；66kV 2次，占11.1%；500 kV 1次，占5.6%。
