关键词：LonWorks;现场总线;楼宇自动化;Neuron芯片;DS18B20
Abstract: The principle and features of LonWorks fieldbus and single-wire digital temperature sensor DS18B20 are introduced. Neuron nodes of host based are structured by using CY53120和AT89S52 ,And a multi-point temperature measure & control system is designed .The implementation of hardware and software is given .
Key words: LonWorks;fieldbus;building automation;Neuron chip;DS18B20
0 引言
现场总线控制系统FCS（Fieldbus Control System）将系统的分散控制转换到现场控制，形成开放性的控制网络，将其应用在智能建筑的重要组成部分楼宇自动化系统BAS（Building Automatic System）中，将克服传统方式因采用了RS-232、RS485等专用通信协议而带来“自动化孤岛”的严重不足。本文应用LonWorks现场总线技术和单总线（1-Wire）数字温度传感器DS18B20，设计了楼宇自动化温度测控的智能节点与系统，有效地实现了对室内温度的实时监控与调节。
1 1-Wire 数字温度传感器DS18B20
1.1 DS18B20结构
DS18B20是由DALLAS所生产的基于1-Wire单总线新一代数字温度传感器，该系列产品有DS1820、DS1822、DS18S20、DS18B20等，DS18B20性能最好，其温度转换数据位数可编程到12位。DS18B20采用3脚TO-92封装为主，其外形如小功率三极管。因每一个DS18B20都有一个自己特有的64位芯片ID序列号，我们可以在一条信号线上挂接任意多个数字式传感器。图1示出了DS18B20的内部结构。总线也可通过DQ向所挂接的DS18B20寄生供电，而无需额外电源，此时VDD端必须接地，同时总线口在空闲的时候必须保持高电平，以便寄生充电。这使测温电路变得十分简单，无需任何外围硬件，克服了模拟式传感器与微机接口时需要的A/D转换器及其它复杂外围电路的缺点，因而温度测控系统非常方便，成本低、体积小、可靠性高。DS18B20测温范围为-55～125℃，当温度转换数据编程到9位时精度为0.5℃（-10～85℃范围内），而12位时可分辨到0.0625℃，被测温度与转换后12位数字量为补码表示，D0～D10表示大小，D11表示符号。温度转换时间最多为750ms。用户可自设定温度报警上下限，报警搜索命令可识别哪片DS18B20超温度界限。
1.2 DS18B20单总线通信
单总线系统中主设备首先对DS18B20进行初始化，以确认总线上有DS18B20在线并做好了操作的准备，再可执行ROM功能命令（共5条），然后方可执行存储器功能命令（共6条）以进行启动温度转换及存储器操作等控制功能。DS18B20采用严格的单总线通信协议，以保证数据的完整性。该协议定义了几种信号类型：复位脉冲、应答脉冲、读/写0和读/写1。所有这些信号，除了应答脉冲以外，都由主机发出同步信号。命令和数据都是字节的低位在前。初始化时序如图2所示，主机先通过拉低总线至少480μs，产生（Tx）复位脉冲信号，接着主机释放总线，并进入接收模式（Rx），上拉电阻将单总线拉高;之后，在单总线器件检测到上升沿后，延时15～60μs，接着通过拉低总线60～240μs，以产生在线应答脉冲。此外，DS18B20的读/写时序、测温原理、ROM命令和MEMORY命令文献[2]中有详细的描述，在此不再赘述。
2 LonWorks现场总线
2.1 基本情况
LonWorks技术是由美国 Echelon公司推出的局部操作网络（Local Operating Network），它包含所有设计、配置和维护网络所需要的技术：3120/3150 Neuron芯片;NeuronC编程语言;LonTalk协议;LonWorks收发器;LonBuilder和NodeBuilder开发工具等。LonWorks网络系统由智能节点组成，节点包括神经元芯片、传感器、控制设备、收发器和电源等。节点之间通信支持双绞线、电力线、光纤和红外线等多种介质，遵守ISO/OSI的七层模型协议，并按照规范的Lon Talk协议进行通信，其通信速率范围在300bps至1.5Mbps之间。
2.2 Neuron 3120/3150结构与特点

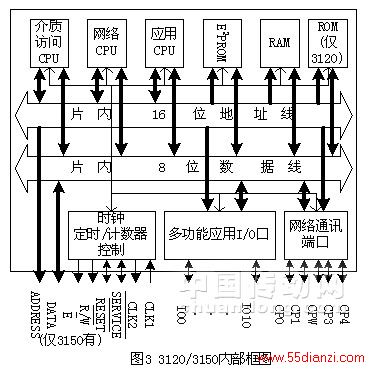

Neuron 芯片是LonWorks技术的核心，它既进行通信的管理，也同时具有输入、输出和控制的能力。3120与3150两大系列芯片主要由Motorola、Toshiba、Cypress三个公司生产。Neuron 芯片内部框图如图3所示，内有3个8位流水线作业的CPU。介质访问控制CPU处理 LonTalk 7层协议的第1到第2层，包括驱动通信子系统硬件和执行MAC 算法。网络CPU处理LonTalk协议的第3到第6层，包括处理网络变量寻址事务，权限证实，背景诊断，软件计时器，网络管理和路由等，同时还控制网络通信端口，物理的发送和接收数据包。应用CPU执行用户用NeuronC语言编写的代码以及用户代码调用的操作系统命令。3个CPU分别通过片内的网络缓存器和应用缓存器进行通信。芯片提供从I/O0～I/O10共11个管脚，通过对其编程可设定为34种不同的对象，可用于直接连接各传感器、A/D、执行器等。CP0-CP4组成的网络通信端口用以连接收发器，实现网络的通信功能。3120芯片中包含E2PROM、RAM、ROM，其中在ROM中已带有LonTalk通信协议固件，可非常方便构成用户应用程序最大不超过2KB的较小系统;而3150则需外部扩展ROM，其LonTalk通信协议也需要由NodeBuilder工具包配置，用于复杂的应用系统。
3 温度测控系统硬件设计
3.1 网络拓朴
本设计中楼宇自动化温度测控系统的网络结构如图4所示。系统选用两级计算机监控系统，即由上位管理机、LonTalk适配器以及多个智能节点组成。中央PC机控制节点的接口采用Echelon的PCLTA-10PCLonTalk适配卡，该卡是高性能的16位ISA总线LonWorks接口卡，系统中通信介质为双绞线。网络采用基于LonWorks总线的网络模型，节点数量可根据监控的需要进行开放增减。网络拓扑结构采用总线方式，通信速率设为78.125kbps时，LonWorks总线任意两节点之间的通信距离可以达到2700m，完全可以满足楼宇自动化系统的通信要求。上位机通过LonTalk适配器与LonWorks总线相连，用于整个系统的集中监控、管理、分析及网络通信检测等。
3.2 智能温度节点设计
系统采用基于主机的LonWorks智能节点，图4给出了节点1的结构。选用ATMEL增强型Flash单片机AT89S52作为主处理器以完成主要的测控任务，其内嵌8K FlashROM，软硬件上兼容AT89C52，但其最大的特点是集成了ISP接口，可直接在目标板上进行在系统编程，为用户带来了极大的方便;单总线上挂接的DS18B20采用外接VCC 方式而未用寄生供电，以便除了正常测量各点室温外，还可在火灾初期等异常情况下能准确工作;利用8155扩展I/O，以对显示、键盘、超温报警等电路进行接口，此外还通过温控输出单元对空调机组进行新回风、送排风、喷淋管等阀门进行控制，达到控温的目的;Neuron芯片采用CYPRESS的CY53120，以其为核心再通过收发器FFT-10A完成LonTalk协议的数据传输，并通过事件调度完成用户定义的各种计算、I/O事件处理及网络报文处理等功能;收发器通过与Lon网接口负责将节点连入网络。单片机AT89S52与Neuron芯片CY53120采用并行通信。P1口与3120的I00～I07相连作为8位的数据总线。P3.2与3120的I08相连，作为单片机请求发送数据的信号线和接受3120温度转换命令的应答线。P3.3与IO9相连，作为3120接收数据的应答信号。P3.4与IO10相连，作为3120发送温度转换命令的信号线。这就保证了AT89S52与3120通信的严格同步。
4 系统软件设计
4.1 软件结构设计
本系统软件包括3个部分。第1部分是以PC机节点为管理中心的上位机的软件设计，采用VB6.0开发，既可使系统与LAN进行链接，又实现了友好的人机操作界面，用户可以在主控室内设置大楼内各房间的运行参数，查询各房间的温度及控制设备的运行情况，查看历史运行纪录和实时运行费用等。第2部分是以AT89S52为控制核心的下位机的软件设计，采用汇编语言开发，主要完成键盘扫描与输出显示，现场温度数据的采集，超限声光报警，配置3120的工作模式，AT89S52与3120进行通信，温度控制算法及对调温设备的控制等。第3部分是以CY53120为核心的通信程序设计，采用Neuron C开发，完成节点外与网络其它节点及上位机进行信息交互，内与AT89S52进行通信。
