3）控制端电容C3可为LinkSwitch的上电过程或自动重启动阶段提供控制电压。设计电池充电器时，C3应选择0.22μF、10V的电容器，以保证有足够的时间去启动电路。
4）选择反馈电阻R1的原则是在最大输出功率时能使2.3mA的反馈电流流入控制端。R1的准确值还要看所设计的UOR值。适当增大R1值可改变电池充电器的输出特性，如图3所示。
图3 增大R1值对输出特性的影响
图3中的虚线框代表典型的输出特性曲线，实线框表示增大R1值以后的实际工作区，虚线箭头分别表示恒压区及恒流区的变化方向。由图3可见，增大R1值能提高平均输出电压UO（恒压曲线向上移动），减小平均输出电流IO（恒流曲线向左移动）。其变化特征是RFB↑→UO↑→IO↓。
5）如需要增加安全电容滤除次级上的瞬态干扰，应将安全电容并联在初级电路返回端与次级电路返回端之间。安全电容的容量很小，但耐压值必须达到1.5kV才符合IEC标准。
3.5 示波器的接线方式

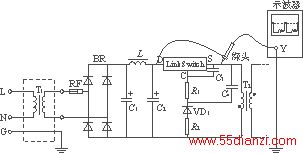

在用示波器观察LinkSwitch的输出波形时，如果将探针接源极S，地线接初级的返回端，那么探头分布电容上的电荷可能造成误触发，使LinkSwitch达到极限电流。正确的方法是按图4所示，将探头的地线接LinkSwitch的漏极D，以直流作为参考点。由于漏极上有直流高压，因此，在电源的进线端必须接隔离变压器T1。
图4 示波器的正确接线方式
4 结语
LinkSwitch系列恒压／恒流式三端单片开关电源采用初级恒压、恒流控制方案，它不需要辅助绕组及外部恒压／恒流控制电路，极大地简化了外围电路的设计，为实现小功率CV／CC式开关电源的优化设计创造了有利条件。
