上述方案中以1）的保护效果最佳，能充分发挥TVS响应速度极快、可承受瞬态高能量脉冲之优点，方案2）次之。鉴于压敏电阻器（VSR）的标称击穿电压值（U1mA）离散性较大，响应速度也比TVS慢很多，在开关电源中一般不用它构成漏极箝位保护电路。

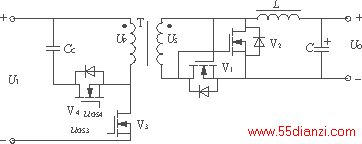

有源箝位DC／DC变换器的电路如图5所示。因电路中使用了有源器件MOSFET（V4）做箝位管，故称之为有源箝位电路。CC为箝位电容，V3为主功率开关管。由图5可知，当V4导通时因uGS3=0而使V3关断。当V4关断时uGS3使V3导通，就对由变压器漏感产生的尖峰电压起到了箝位作用。
图5 有源钳位DC／DC变换器的电路
3 16.5W同步整流式DC／DC电源变换器的设计
下面介绍一种正激、隔离式16.5WDC／DC电源变换器，它采用DPA－Switch系列单片开关式稳压器DPA424R，直流输入电压范围是36～75V，输出电压为3.3V，输出电流为5A，输出功率为16.5W。采用400kHz同步整流技术，大大降低了整流器的损耗。当直流输入电压为48V时，电源效率η=87％。变换器具有完善的保护功能，包括过电压／欠电压保护，输出过载保护，开环故障检测，过热保护，自动重启动功能、能限制峰值电流和峰值电压以避免输出过冲。

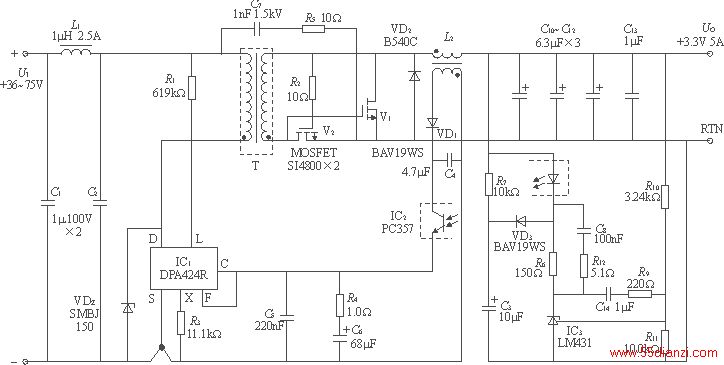

由DPA424R构成的16.5W同步整流式DC／DC电源变换器的电路如图6所示。与分立元器件构成的电源变换器相比，可大大简化电路设计。由C1、L1和C2构成输入端的电磁干扰（EMI）滤波器，可滤除由电网引入的电磁干扰。R1用来设定欠电压值（UUV）及过电压值（UOV），取R1=619kΩ时，UUV=619kΩ×50μA＋2.35V=33.3V，UOV=619kΩ×135μA＋2.5V=86.0V。当输入电压过高时R1还能线性地减小最大占空比，防止磁饱和。R3为极限电流设定电阻，取R3=11.1kΩ时，所设定的漏极极限电流I′LIMIT=0.6ILIMIT=0.6×2.50A=1.5A。电路中的稳压管VDZ1（SMBJ150）对漏极电压起箝位作用，能确保高频变压器磁复位。
图6 16.5W同步整流式DC／DC电源变换器的电路
该电源采用漏－源通态电阻极低的SI4800型功率MOSFET做整流管，其最大漏－源电压UDS(max)=30V，最大栅－源电压UGS(max)=±20V，最大漏极电流为9A（25℃）或7A（70℃），峰值漏极电流可达40A，最大功耗为2.5W（25℃）或1.6W（70℃）。SI4800的导通时间tON=13ns（包含导通延迟时间td(ON)=6ns，上升时间tR=7ns），关断时间tOFF=34ns（包含关断延迟时间td(OFF)=23ns，下降时间tF=11ns），跨导gFS=19S。工作温度范围是－55～＋150℃。SI4800内部有一只续流二极管VD，反极性地并联在漏－源极之间（负极接D，正极接S），能对MOSFET功率管起到保护作用。VD的反向恢复时间trr=25ns。
功率MOSFET与双极型晶体管不同，它的栅极电容CGS较大，在导通之前首先要对CGS进行充电，仅当CGS上的电压超过栅－源开启电压〔UGS(th)〕时，MOSFET才开始导通。对SI4800而言，UGS(th)≥0.8V。为了保证MOSFET导通，用来对CGS充电的UGS要比额定值高一些，而且等效栅极电容也比CGS高出许多倍。
SI4800的栅－源电压（UGS）与总栅极电荷（QG）的关系曲线如图7所示。由图7可知
QG=QGS＋QGD＋QOD（1）
式中：QGS为栅－源极电荷；
QGD为栅－漏极电荷，亦称米勒（Miller）电容上的电荷；
QOD为米勒电容充满后的过充电荷。
图7 SI4800的UGS与QG的关系曲线
当UGS=5V时，QGS=2.7nC，QGD=5nC，QOD=4.1nC，代入式（1）中不难算出，总栅极电荷QG=11.8nC。
等效栅极电容CEI等于总栅极电荷除以栅－源电压，即
CEI=QG／UGS（2）
将QG=11.8nC及UGS=5V代入式（2）中，可计算出等效栅极电容CEI=2.36nF。需要指出，等效栅极电容远大于实际的栅极电容（即CEI>>CGS），因此，应按CEI来计算在规定时间内导通所需要的栅极峰值驱动电流IG（PK）。IG（PK）等于总栅极电荷除以导通时间，即
IG=QG／tON（3）
将QG=11.8nC，tON=13ns代入式（3）中，可计算出导通时所需的IG(PK)=0.91A。
同步整流管V2由次级电压来驱动，R2为V2的栅极负载。同步续流管V1直接由高频变压器的复位电压来驱动，并且仅在V2截止时V1才工作。当肖特基二极管VD2截止时，有一部分能量存储在共模扼流圈L2上。当高频变压器完成复位时，VD2续流导通，L2中的电能就通过VD2继续给负载供电，维持输出电压不变。辅助绕组的输出经过VD1和C4整流滤波后，给光耦合器中的接收管提供偏置电压。C5为控制端的旁路电容。上电启动和自动重启动的时间由C6决定。
输出电压经过R10和R11分压后，与可调式精密并联稳压器LM431中的2.50V基准电压进行比较，产生误差电压，再通过光耦合器PC357去控制DPA424R的占空比，对输出电压进行调节。R7、VD3和C3构成软启动电路，可避免在刚接通电源时输出电压发生过冲现象。刚上电时，由于C3两端的电压不能突变，使得LM431不工作。随着整流滤波器输出电压的升高并通过R7给C3充电，C3上的电压不断升高，LM431才转入正常工作状态。在软启动过程中，输出电压是缓慢升高的，最终达到3.3V的稳定值。
4 结语
在设计低电压、大电流输出的DC／DC变换器时，采用同步整流技术能显著提高电源效率。在驱动较大功率的同步整流器时，要求栅极峰值驱动电流IG(PK)≥1A时，还可采用CMOS高速功率MOSFET驱动器，例如Microchip公司开发的TC4426A～TC4428A。
