摘要：单端正激式及反激式变换器的性能，因采用了有源箝位/恢复技术而大大增强。其优点是效率高，对外干扰及器件应力小。本文介绍了两种有源箝位电路拓扑，对电路工作状态进行了分析，对磁化电流和负载电流之间的关系进行了推导。最后，对这种有源箝位的DC/DC变换器的优点，作了归纳。
关键词：功率变换开关电源
1引言
在开关电源里，可把直流电压从一个电平变换到另一个电平。诸如buck电路，boost电路以及buck－boost电路。但是，当要求把相当高的直流电压变换到相当低的直流电压时，常规变换技术的效率较低，特别是当变换器的工作频率在1MHz以上时，开关损耗变得特别大。
图1电路就是常规的buck（正激式）变换器。该变换器在正常工作期间，开关管S1导通，把输入电压和输出电压之差加在电感L1上，使电感L1中的电流增加，并对输入电容CS充电；该电流又送至负载RL上。当开关S1关断时，电感L1极性反向使二极管D1导通，然后，电流流经D1和L1，其幅度是逐渐下降的，直到S1再导通为止，又开始下一个工作周期。
图2为常规的buckboost变换器，它用变压器T把输入及输出电压隔离开来。该变换器可使输出电压的幅值大于或小于其输入电压的幅值。此电路的缺点是开关管电流和二极管电流均比基本的buck或boost变换器的电流大。
本文所介绍的具有有源箝位的DC/DC功率变换器，可以在1MHz以上的开关频率下，以零电压谐振变换来工作。电路中，只需要一个磁芯兼作电感和变压器。通过改变匝比，以获得所需要的电压。对其输出特性的控制和普通的变换器拓扑一样。用零电压谐振变换和变压器隔离技术，对磁芯无特殊要求。该电路控制部分采用脉宽调制技术（PWM），工作频率高，效率也高，且输入输出隔离。
2电路结构说明
图1常规的buck变换器电路
图2常规的buck－boost变换器电路
图3为本文重点介绍的具有有源箝位的DC/DC变换器电路。电路中采用了三只开关管S1、S2及S3，变压器T，变压器初级侧和次级侧的滤波电容分别为Ci和Cs。为分析方便，假定电容足够大，电容电压在整个开关周期内为恒定值；变压器初次级绕组的耦合系数为1；开关管是理想的，即无功耗，并且能通过正反任一方向的电流。此外，在分析中，只考虑单输出形式，要输出几种电压，可以增加次级绕组。
通常是用普通的定时电路（未画出）来控制三个开关管的工作。其控制波形如图4所示。在工作时，有源箝位开关S1和同步开关S3由同一信号ug来驱动
图3具有有源箝位的DC/DC变换器

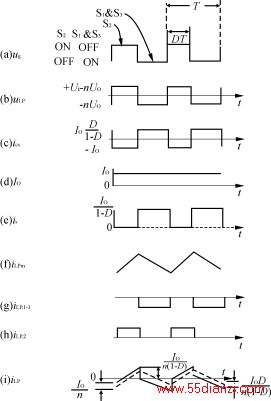

图4图3电路工作波形
图中iLPM的峰峰值为
图5S2导通电路状态
图6S1、S3导通电路状态
(同时导通，同时截止),如图4（a）波形所示。S2则用相反的信号来驱动。这样，当S1及S3导通时，S2截止,反之亦然。因为假定S1、S2、S3均为理想开关管，即开通与关断是瞬时完成的。实际上，开关时间在30ns～120ns之间，一般采用先关断后开通的波形来驱动。
3电路工作状态分析
图5和图6所示为图3电路的两种工作状态。假定开始时该电路已处于稳态运行，如图5所示，S2导通，变压器初级绕组中的电流增加，给电容CP充电，而输出电流Io完全由电容CS支持着。在图6所示的状态中，S1及S3导通。这就使贮存在电容CP和电感LP中的能量，从变压器初级侧传递到次级侧负载。
S2的工作周期为T，占空比为D，导通间隔为工作周期的一部分，即DT。而S1及S3的导通时间间隔为T－DT=T（1－D）。在周期T内，初级绕组两端电压的平均值为零，即
(Ui－nUo)DT－nUo(1－D)T=0(1)
UiD=nUo(2)
D=nUo/Ui(3)
式中，n是变压器的匝比。式（1）示于图4（b）。同样Cs中的平均电流也为零。当S2导通时，Cs供给负载电流Io。当S1及S3导通时，Cs充电，以补偿S2导通时Cs输出的能量。在理想情况下，可以认为Cs中的电流ICS基本上是矩形，如图4（c）所示。当S2导通时，Cs输入电流ICS和输出端电流Io是幅值相等相位相反的,即
ICS=－Io(4)
在S1和S3导通期间，Cs的输入电流ICS等于次级绕组中的电流Is和输出电流Io之差，即
ICS=Is－Io(5)
因为电容CS上的平均电流为零，则有
－DIo＋(1－D)(IS－Io)=0(6)
次级绕组中的电流Is可表示为
Is=Io/（1－D）(7)
在S1及S3导通期间
ICS=Io/(1－D)－Io(8)
=Io·D/(1－D)(9)
将式（3）代入式（9）得
ICS=Io·nUo/（Ui－nUo）(10)
Cs中的输入电流ICS示于图4（c），输出电流Io示于图4（d），Is示于图4（e）。
图7CP与绕组并联电路图
依据线性叠加，变压器初级绕组中的电流由三部分组成：第一部分是磁化电流ILpm，系S2导通时Ui在初级绕组两端所加的电压引起的，它与输出电流无关；第二部分电流是在S1和S3导通期间，次级绕组的电流感应到初级绕组中的电流，用ILP1－3表示；第三部分电流是在S2导通期间，由输入电流ILP2所产生的。
磁化电流由加在初级绕组上的电压、绕组电感、开关周期T及占空比D决定。当S2导通时
(11)
在S2导通期间，峰－峰磁化电流：
(12)
在S1及S3导通期间的峰－峰电流可用同样的方法求出
(13)
在稳态条件下，式（12）与式（13）相等。
在S1和S3导通期间，负载电流在初级侧产生的电流ILP1－3，可借用变压器的匝比关系，把式（7）反射到初级侧即得
(14)
在S2导通期间，负载电流在初级侧产生的电流ILP2可这样来考虑：在S2导通期间，必定有输入电流流通，以支持输出电流，因为输出能量等于输入能量（理想变压器），又因为瞬时功率等于电压和电流之积，由式（3）可得
（15）
整理后得（16）
在S2导通期间，平均负载电流在初级侧产生的电流等于输入电流Ii
（17）
