阻抗重动继电器跳动故障的检修

点击数：7847 次录入时间：03-04 11:39:27 整理：http://www.55dianzi.com 电工文摘

摘　要：简要介绍了阻抗重动继电器跳动故障的检修方法，并从理论上分析了阻抗方向继电器因电阻脱焊造成误动作的原因。
关键词：继电保护；阻抗重动继电器；故障；检修；分析
中图分类号：TM773　　　　文献标识码：B

Repair of reinitiated impedance relay with dither fault

PENG Gang

(Leizhou Power Supply Bureau，Leizhou，Guangdong 524200，China)

Abstract：The method for repairing reinitiated impedance relay with dither fault is briefly introduced together with the theoretical analysis of impedance directional relay maloperation caused by sealed-off resistance.
Key words：protective relaying，reinitiated impedance relay；failure；repair；analysis

　　广东省雷州供电局110 kV龙门变电站龙徐线PXH-112 X线路保护屏运行中曾几次出现一种较为隐蔽的故障。其表现为：总闭锁指示灯燃亮，光字牌显示“装置异常信号”，阻抗重动继电器剧烈跳动，接点跳火。当值班人员将该装置保护暂时退出并断开其直流控制电源数分时间后再恢复合上其直流控制电源时，上述故障消失，装置恢复正常。之后的几天内，上述故障每昼夜仍不规则地出现一至两次。经检查分析，发现并排除了阻抗方向继电器的故障。现简要介绍故障的分析处理情况，供现场维修人员参考。

1　故障检修程序
　　通过分析可知，造成阻抗重动继电器跳动(继电器频繁分、合动作)的原因只能是Ⅰ、Ⅱ段阻抗方向继电器1.2 KI_L1，L2，1.2 KI_L2，L3和1.2 KI_L3，L1其中之一频繁分、合所致。其检修程序如下：
　　a)检修前将零序保护和距离保护跳闸出口压板(切换片)全退出，以防检测引起保护误动作。
　　b)在装置未出现“装置异常”信号时，用万用表检测阻抗重动继电器2 KCE线圈上是否有异常电压存在(正常时，继电器线圈的端电压应为零)。检测时发现，阻抗重动继电器线圈上有20～25 V不稳定的直流电压，这就是故障的隐患所在。分别断开阻抗继电器1.2 KI_L1，L2，1.2 KI_L2，L3和1.2 KI_L3，L1动合触头至阻抗重动继电器2 KCE线圈的连线检测，发现故障出在继电器1.2 KI_L1，L2上。
　　c)短接电抗变压器原边，以保证其电流回路不致因取出1.2 KI_L1，L2插件而造成电流互感器开路运行。然后取出阻抗继电器1.2 KI_L1，L2。
　　d)对阻抗继电器1.2 KI_L1，L2进行解体检修，检查各变压器、电感、极化继电器、电容器、二极管和电阻是否完好，检查各焊接点是否牢固可靠。
　　通过以上全面检查，发现电阻R₂与二极管V₂连接端严重脱焊(如图1所示)，以致造成接触不良甚至开路，破坏了二极管环形相位比较电路的对称性，这就是阻抗重动继电器跳动故障的原因所在。重新焊接好电阻R₂，组装好阻抗继电器1.2 KI_L1，L2，拆除电抗变压器原边的短接线，重新投入装置的零序保护和距离保护，装置恢复正常运行。运行几个月，该装置再也没有出现上述故障，这说明检修正确，故障得以根除。

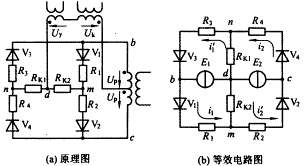

图1　相位比较电路

2　故障分析
　　1.2 KI_L1，L2为PXH-112X屏ZJL-31 X距离保护中Ⅰ、Ⅱ段阻抗元件之一，其相位比较电路原理图和等效电路如图1所示。图中，为整定变压器取得的测量电压，为电抗变压器取得的补偿电压，为极化变压器取得的极化电压。为实现与的相位比较，阻抗方向继电器采用二极管环形相位比较电路。
　　设与的相位差角为θ，则继电器的动作条件为：
　　当θ＜90°时，U_mn＞0，继电器动作；
　　当θ＞90°时，U_mn＜0，继电器制动。
　　在图1中，为输出电压，极化继电器KP₁，KP₂线圈为输出端负载，其直流电阻R_K1=R_K2，按图示极性，，且设，当高压线路系统处于正常状态时，θ＞ 90°。为简便分析，现设θ=180°来分析二极管V₂支路开路时的情形(当θ大于90°时，同样也可得出下面分析的结论)。与的向量关系和U_mn的波形如图2所示。
