输电线路边界保护中雷电冲击与故障的识别

摘  要：输电线路的边界保护原理是在单端利用暂态分量中包含的高频分量是否经过线路边界这一特点构成的，当雷电冲击线路时，会使边界保护发生误动作。通过大量的仿真分析，发现在雷电冲击没有造成短路和造成弧光短路以及普通短路故障情况下，由于线路两端的避雷器造成暂态分量的小波谱随着时间的变化规律不同，并提取这一差别构成了雷电和短路的识别算法。输电系统的仿真模型采用频率相关模型，ZnO避雷器采用IEEE公认的频率相关模型。EMTP仿真验证说明了该算法的正确性。
    关键词：雷电冲击；　弧光故障；　避雷器；　边界保护；　输电线路

1　引言
　　随着电力系统的不断发展，为了减少保护的动作时间，基于暂态高频分量的保护原理相继提出，其主导思想是利用故障引起的高频分量是否经过线路边界导致暂态分量在某个频带下的响应变化来区分区内、外故障，这种保护原理被称为边界保护［1］［2］。在对边界保护理论研究，特别在对区内外故障差别的研究的基础上，我们发现，当线路受到雷电冲击时，雷电电流是一个波头很陡、持续时间很短的冲击函数，包含数值很大的高频分量，当冲击发生在被保护线路上时，基于高频分量的边界保护将误认为内部故障而动作［3］，这是边界保护研究必须解决的重大问题之一。
　　由于在输电线路的边界通常安装避雷器以保护线路以及线路上连接的电气元件不受雷电过电压的损害，幅值很大的雷电冲击电流将在线路边界产生很高的冲击过电压，避雷器将限制过电压的幅值，而对于普通的短路故障，避雷器则呈现较高的电阻而近似开路。本文利用小波变换分析了短路故障、雷电冲击但没有击穿线路造成短路、雷电击穿线路发生电弧短路三种情况下，保护安装处测量到的暂态电压、电流的小波谱特征，根据这一特征，提出了识别雷电冲击与短路故障的方法。经过大量的EMTP仿真发现，当雷电冲击线路没有造成短路的情况下，在保护安装处的电压和电流的小波谱在各个尺度下随着时间的推移并没有明显的衰减，而当短路故障时，其小波谱在各个尺度下随着时间的推移而发生衰减，频率越高的信号的波谱随时间的衰减越快。在此基础上，提出了利用小波变换提取不同时间段相同频带的两个时频区域内的小波谱能量来识别雷电冲击与短路故障的方法。
2　避雷器的模型
　　目前，超高压输电系统中广泛采用无间隙的ZnO避雷器，是由一组非线性伏安特性很好的ZnO电阻片串连组成。在正常运行情况下，避雷器呈现很高的电阻，在避雷器中只有很小的泄露电流，而在雷电冲击或开关非正常操作引起过电压的情况下，避雷器呈现很小的电阻值，具有非线性的伏安特性。

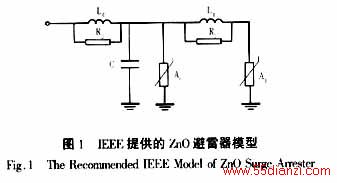

　　在雷电冲击和操作过电压的情况下，避雷器呈现出不同的动态特性，即避雷器的动态特性是频率相关的，当冲击电流的波头很陡时（雷电冲击情况下）避雷器的放电电压较高，而当冲击电流的波头较缓时，避雷器的放电电压较低。因此，仅利用一个非线性电阻来模拟避雷器是不够准确的。IEEE提供的避雷器的模型如图1所示［4］，电感L1和R1构成的低通滤波器将两个非线性电阻A0和A1分开，对于相同幅值的冲击电流非线性电阻A0的两端电压要比A1高。当加在避雷器上的冲击电流的波头很缓时（开关操作情况下），L1和R1构成的低通滤波器呈现很小的阻抗值，整个避雷器的伏安特性与A1接近，而当波头很陡时（雷电冲击情况下）这个低通滤波器呈现很高的阻抗，整个避雷器的伏安特性与A0接近。电感L0的作用是，加在避雷器上的冲击电流波越陡，避雷器两端的电压越高，它用来适应不同陡度的雷电波（上升时间从0．5μs至45μs）。这个模型很好地适应了避雷器动态特性反应于波头陡度的情况。

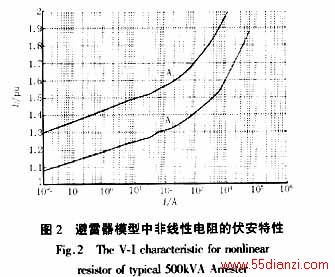

　　目前在超高压输电系统中广泛采用的是无间隙的氧化锌避雷器，典型的500 kV系列避雷器模型中的非线性电阻的伏安特性如图2所示［4］。

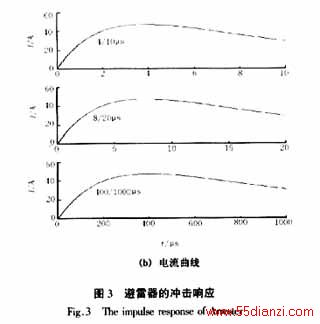

　　具有冲击性质的雷电流可以用双指数冲击函数来模拟［6］，将这个冲击的电流源直接加在避雷器上，避雷器的电压和电流如图3所示，图中从上至下分别为4／10μs、8／20μs、300／1000μs冲击情况下避雷器的电压和电流波形。图3说明，避雷器的放电电压（阀值）与冲击电流波形的陡度有关，冲击电流波形越陡，放电电压越高。
3　雷电冲击与故障时暂态电压和电流的差异
3．1　雷电冲击没有故障时暂态分量的小波谱
　　当线路上受到雷电冲击没有发生短路故障时，假设雷电冲击电流的陡度为8／20μs，在线路边界测量到的暂态电压电流波形及其第一尺度的小波谱如图4所示。
　　通过暂态电压和电流的小波谱发现，在故障后8 ms时间内，第一个尺度下的暂态高频分量并没有随着时间的推移而发生衰减。这主要是由于避雷器的作用而造成的，当线路上受到雷电冲击但没有击穿线路时，相当于在雷击点附加一个幅值很大、波头陡度也很大且持续时间很短的冲击电流源，这个冲击电流在冲击点产生幅值很大的初始电压行波，这个初始行波是一个波形与雷电流类似的冲击函数，包含的高频分量的幅值也很大，当初始电压行波传播到线路边界（测量点）时，电压行波在线路边界产生的过电压的幅值超过避雷器的放电电压，避雷器呈现很小的电阻，测量到的电压幅值被限制在一定的范围之内；同时，初始行波发生反射，反射的电压行波和初始行波的波形类似，方向相反，且有一定的衰减，当行波再次反射到测量点时，虽然行波产生了一定程度的衰减，但由于雷电波的幅值很大，产生的过电压仍然超过避雷器的放电电压，测量到的电压幅值被限制在相同的范围之内，直到在线路上来回反射的电压行波在线路上传播过程中被衰减到避雷器的放电电压以下时（假设时间为T），避雷器近似开路，测量到的电压幅值开始以指数规律衰减。因此，测量到的暂态电压中的某个频带的高频分量在故障后T时间段内，其幅值几乎不发生衰减，而经过时间T后，将随时间的推移，按照指数规律衰减。




3．2　雷电冲击造成弧光接地故障时暂态分量的小波谱

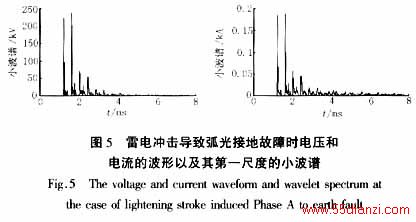

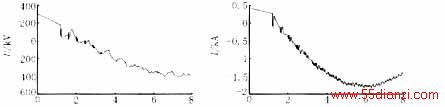

　　当线路上受雷击发生了弧光接地故障时，暂态电压电流波形及其第一个尺度的小波谱如图5所示。

　　图5表明，当线路受到雷电冲击，击穿线路造成短路故障时，电压和电流第一个尺度的小波谱随时间的变化很快按照指数规律衰减。这是由于故障点经弧光电阻接地，雷电流幅值虽然很大，但由于接地支路的存在，使得透射到线路上的初始电压行波的幅值很小，因此不能产生超过避雷器放电电压的过电压，或者超过避雷器阈值的过电压持续时间很短。
3．3　普通短路故障时暂态分量的小波谱

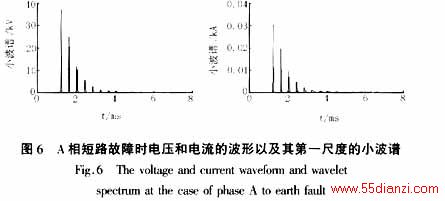

　　当在线路上发生普通短路故障时，暂态电压电流的波形以及其在第一个尺度下的小波谱如图6所示。　　　

　　图6说明，普通短路故障时，暂态电压电流的小波谱随着时间的推移按照指数规律衰减，这是因为突然叠加在故障点的电压源产生的初始电压行波，没有超过避雷器的放电电压，因此避雷器近似开路。由于线路的阻尼作用，暂态分量中的高频分量随时间的推移按照指数规律衰减。　
4 雷电和短路的识别原理与算法
　　根据上述分析可知，当雷电冲击线路没有造成短路时，暂态电压和电流的第一尺度小波谱在很长的时间内，不随时间的推移而衰减；在雷电冲击造成弧光短路和普通短路故障的情况下，暂态电压和电流在第一个尺度的小波谱随时间的推移按照指数规律衰减。可以利用小波变换提取暂态分量在两个时频区域R1＝［T1，T1＋ΔT］×［某个高频频带］和R2＝［T2，T2＋ΔT］×［某个高频频带］的谱能量，然后进行比较，如果其比值接近1，说明雷电冲击没有造成短路，如果接近0，说明为短路故障。
