关键词：自动发电控制；实时控制；四川电力系统
随着四川电网的快速发展，发电厂各级监控系统的功能也逐步得以完善。各水电厂纷纷建立了功能完善的监控系统，梯级电站也建立了强大的梯级调度监控系统。同时，各火电厂进一步完善了其火电机组的机炉协调控制系统（DCS）。上述各系统均具备AGC功能。目前，各大型水电厂监控系统(如宝珠寺、二滩等)、梯级调度监控系统（龚嘴发电总厂等）均以网络通信的方式与省调中心的四川电网调度自动化系统进行信息交换。
在电力市场运营的环境下，作为电网调度、运营、交易的中心，省调中心应具备直接控制各发电机组的职能，但在确保系统安全性的前提下，电网运行的经济性也提上了议事日程。由于各电厂对各自发电机组的运行条件最为清楚，在省调AGC控制中，如果省调仅下达整个电厂或梯调的发电功率目标值，由各电厂、梯调按照各自机组的运行条件分配各机组的实际发电功率。那么，作为电力市场辅助服务的AGC利用这种控制模式将满足电网安全经济运行的需求，从而适应电力市场运营的要求。
通过研究与实践，结合信息的实时交换，就水、火电厂及机组参加省调中心自动发电控制提出了控梯调、控全厂、控单机三种控制模式，并提出了具体的实施方案。
1 省调中心AGC对火电机组的控制
针对省调中心PCS32系统目前的实际运行情况，以及各火电厂DCS、RTU 及其机组的运行现状，就火电机组参加省调中心AGC控制的技术实施方案进行了研究。
1.1 区域控制模式
川渝电网分开以后，四川省调一直担负着全网的调频任务，省调系统ACE目前的区域控制模式采用定频率控制方式。火电机组加入省调系统AGC控制后同样以定频率方式控制。省调系统AGC的区域控制误差(ACE) 的计算公式如下。
定频率控制方式：
ACE＝B∫△f
ACE—区域控制误差
△f—系统频率偏差
B∫—系统频率偏移系数
全网的系统频率偏移系数由省调中心方式处提供。
1.2 省调系统AGC的控制区域
目前，省调AGC系统根据全网负荷水平及调频能力，将AGC调节命令的控制区域分为四种：死区、命令区、允许区和紧急区。在系统运行的任何时刻可在画面上对区分这些区域的界限进行调整，调整工作由省调中心自动化处根据全网的实际运行情况进行。在各种控制区域中的机组工况与机组参与ACE调节或经济调节有关。
1）在死区，任何命令都不送到AGC机组，除非机组正由AGC控制到手动基底点，或者机组正进行机组响应试验。AGC可在两种不同的死区下运行。
——部分死区模式：使ACE调节到零；
——全死区模式：使ACE调节到用户确定的死区值。
2）在命令区，ACE值较大，足以使AGC产生所需的调节命令，下发到各可控机组，此时经济调节仍起作用。
3）在允许区，ACE值大得使部分参与经济调节的机组完全放弃经济考虑，而参与到ACE调节。
4）在紧急区，所有经济考虑均放弃，且所有AGC机组都将参与ACE调节，而不管它们所处的控制子模式。
1.3 站端控制模式
单机控制模式——省调AGC系统的设点或脉冲控制命令直接下发到火电厂RTU，RTU再将调节命令发送到电厂DCS。由DCS跟踪执行省调AGC的设点或脉冲控制命令，调节参与到省调AGC系统控制的可控机组的调功控制器。
1.4 机组运行状态
一般情况下，机组处于以下三种运行状态。
1）UNAV——机组离线，不可使用。
2）PLT——机组在线运行，但未参与省调AGC控制，直接在电厂当地控制下。
3）AGC——机组在线运行，参与远方省调AGC系统控制。
1.5 AGC控制机组的运行子模式
当机组在线运行并投入省调PCS32 AGC系统进行远方控制时，机组在正常情况下处于以下几种运行子模式。
1）STBY——机组处于在线状态，则由非AGC转变为AGC模式，机组处于准备好状态，但尚未处于AGC控制下。
2）MBP——机组按计划曲线运行AGC，但不参与ACE或经济调节。
3）MBPR——机组按计划曲线运行AGC，此机组进行ACE调节，但不参与经济调节。
4）AUTR——机组为AGC机组，只参与ACE调节，但不进行经济调节。
5）AUTE——机组为AGC机组，它不参与ACE调节，其运行基底点由经济调度（ED）子程序计算，只参与经济调节。
6）AUTO——机组为AGC机组，它不仅参与ACE调节，还参与经济调节，其运行基底点由经济调度（ED）子程序计算。
7）TEST——机组正进行机组响应试验，由省调AGC程序控制，但不参与ACE和EDC调节。
1.6 省调AGC系统的有关算法
1）AGC算法包括经济调度（ED）和负荷频率控制（LFC）。
经济调度程序考虑全网购电费用的微增率、网损修正等条件，对调频的机组进行最佳负荷分配，使总的发电成本最低。
LFC的计算利用经济调度程序算出的基底点值，并与滤波后的ACE及经济参与系数和调节参与系数相结合，计算出各机组所期望的发电量。由期望的发电量计算机组控制误差，并把控制信号发送给调整机组，控制作用以使ACE值减少为目标。
2）LFC——根据省调AGC系统、省调与各厂站的通讯信道实际情况以及机组的实际响应速率，一般每12s完成一次闭环调节控制。
3）EDC ——一般每5min完成一次经济分配，或在以下情况进行条件启动：①系统负荷发生显著变化；②自上次EDC计算后，总的系统出力偏差过大；③电厂出力偏离经济基点；④AGC控制方式、电厂控制方式及状态或某一限值发生了变化等。

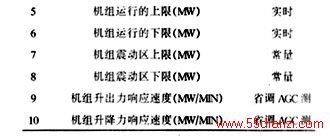

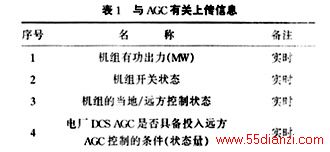

1.7 与AGC有关的上传信息表（表1）
当火电机组加入省调AGC系统控制后，电厂应通过RTU向省调PCS32系统上传以下与AGC控制相关的信息。
1.8 省调AGC系统的下传命令信息表（表2）
当火电机组加入省调AGC系统控制后，省调PCS32系统应向电厂RTU下发以下与AGC控制相关的信息。
