1.9 需要重申的几点注意事项
1）省调中心AGC系统下送的有功设定值的控制对象仅指参与到省调中心AGC系统控制的可控机组，不包含厂控系统控制的机组。
2）在以下异常情况电厂DCS不下送设定值到AGC机组，并应将参与到省调中心AGC系统控制的可控机组自动切换到当地控制，事后电话通知省调中心当值调度人员及自动化技术维护人员。包括：①电厂RTU与省调系统通讯中断；②电厂RTU与电厂DCS系统通讯中断；③电厂DCS运行异常；④电厂调功装置运行异常；⑤机炉运行异常；⑥系统频率异常。
2 省调中心AGC对梯级水电站/水电厂的控制
2.1 控制模式
目前，各大型水电厂监控系统、梯级调度监控系统以网络方式与省调度中心的四川电网调度自动化过渡系统（OSI）交换信息，再由OSI通过内部DECNET与PCS32系统交换信息。省调中心PCS32的AGC系统仅具备单机控制功能，不支持网络通讯方式传送AGC控制。经过研究，将各水电厂及梯级电站向省调中心AGC等值为一台AGC可控机组，等值参数由水电厂监控系统、梯级调度监控系统根据各自机组的实际运行状况进行等值后，实时传送到省调OSI系统，再由OSI通过内部DECNET传送到PCS32的AGC系统。PCS32的AGC系统根据这些等值参数及全网的运行情况，计算出这些可控等值机组的发电目标值，通过OSI系统下发到各水电厂监控系统、梯级调度监控系统。水电厂监控系统、梯级调度监控系统接收到控制命令以后，根据各运行机组的实际情况分配出力。这样一来，省调AGC就能实现单机控制及电厂、梯调等值控制等三种模式。
AGC单机控制模式的实现同第1部分所述。
在电厂及梯调等值控制两种AGC控制模式下，各厂所属的单机控制权在电厂及梯调中心，而非省调中心AGC。省调中心AGC只对整个电厂或梯调等值机组下达控制命令。下传的控制量再分配到可控机组的过程由梯调或电厂AGC完成。在该控制模式下，省调中心 AGC系统不必对各机组的运行工况进行实时控制。省调中心AGC不对各厂所属机组运行的安全性及经济性负责。因此，全厂或梯调系统的机组等值应由电厂或梯调监控系统完成。梯调／电厂AGC系统根据设点命令分配电站机组的有功发电功率时，应充分考虑送出线路的稳定限制，防止发生稳定事故。省调将提供稳定限制要求。
2.2 单机控制模式下与AGC有关的上传信息表

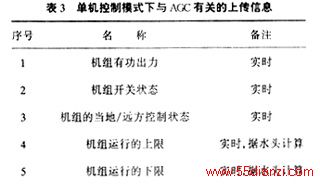

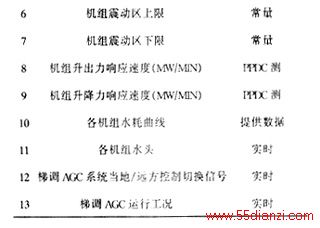

单机控制模式下与AGC有关的上传信息表见表3。
2.3 梯调／电厂系统等值控制模式下与AGC有关的上传信息表

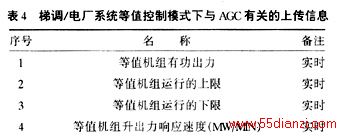

梯调/电厂系统等值控制模式下与AGC有关的上传住处表见表4。

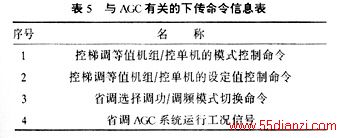

与AGC有关的下传命令信息表见表5。
2.5 需要重申的几点注意事项
1）省调中心AGC下送的有功设定值的对象仅指省调中心AGC系统的可控机组，不包含厂控及梯调系统控制的机组。
2）梯调／电厂AGC系统在以下异常情况下不下送设定值到电厂或机组，并应自动切换到当地控制。
① 梯调系统与省调系统通讯中断；
② 省调AGC系统运行异常；
③ 系统频率异常。
3 结论
实践表明，文中提出的自动发电实时控制方案是可行的，能够满足四川电网安全、经济运行的需求。
