基于基频电气量的输电线路故障测距的滤波探讨
范春菊 郁惟镛
（上海交通大学电气工程系 200030 上海）
【摘 要】 对于采用基频电气量进行输电线故障测距的方法，基频分量提取的精度与故障测距的精度有着直接的关系。本文总结了故障测距过程中遇到的问题及解决方法，通过对不同的滤波器的性能作了比较，发现故障测距中，滤波的作用非常大。测距结果表明，当电力系统中存在着大量的非周期分量和高次谐波时，只有当滤波的精度满足一定的要求后，故障测距的精度才能完全满足现场要求。
【关键词】 输电线路 故障测距 滤波
Filter Discussion for Fault LOCAIION of Transmission Line
Based on Power Frequency Measurements
Fan Chunju Yu Weiyong
(Dep. of Electrical Engineering Shanghai Jiao Tong University Shanghai 200030)
Abstract The abstracting accuracy of fundamental electrical measurements is related with fault LOCAIION accuracy for the scheme based on power frequency. On the basis of problem related with fault LOCAIION and its solution, we consider that filter accuracy is very important in fault LOCAIION through comparison of different filter methods. Fault LOCAIION result indicates that there is much non-periodic component and high harmonics when fault occurs. Only if the filter accuracy is very high can the fault LOCAIION accuracy meet the running requirements of power system.
Keywords Transmission Line Fault LOCAIIONFilter
1 引言
故障测距是查找输电线路故障点的重要依据。高压输电线路准确的故障测距，对于加速线路故障排除，尽快恢复供电具有重要的意义。近年来国内外学者提出了很多超高压输电线路故障测距的新原理和新方法。现有的故障测距方法主要有行波测距法，光纤测距法及基于计算机的数字式测距法。其中的行波测距法和光纤测距法的硬件造价高，在经济性方面还有待改善。
对于超高压输电线路的故障测距算法，有以下几点基本要求：可靠性：要求在故障发生后能可靠地进行测距，无论何种故障类型和故障条件，不会因为测距方法的内在缺陷出现不进行测距或是测距结果发散的情况。而在无故障条件下，测距不会错误启动。准确性：准确性是对超高压输电线路故障测距最重要的要求，没有足够的准确性就意味着测距失败。影响测距精度的主要因素有：
(1) 测量装置本身的误差；测距时需要引入线路的各电气量，而对于故障线路，数据测量装置所测量到的电压和电流值在相当大的范围内变化，因此要求在上述情况下电压和电流变换器要保证有足够高的精度。比如故障电流过大的情况下CT出现饱和，使得采集到的数据波形出现严重畸变就会较大地影响测距精度。
(2) 故障点的过渡电阻：故障点的过渡电阻会给某些测距方法带来较大的误差，它突出表现在利用单端电气量实现测距的方法中。在没有过渡电阻的情况下，这类方法的测距精度可能是相当满意的，但是过渡电阻的存在及其数值的增大将会使测距误差增大到不能应用的程度。消除过渡电阻对测距精度的影响一直是引起人们关注的问题。
(3) 线路两端的系统阻抗：一些故障测距的算法要用到线路两端系统的综合阻抗。但是电力系统的实际运行方式在不断变化，所给定的系统综合阻抗很难与故障时的实际情况相一致，因此也会给此类故障测距方法带来误差。
(4) 线路的分布电容：高压输电线路传输距离较长，实际上是分布参数电路，当我们只研究路端的电压和电流的关系时，可以把线路用T型或是π型等值电路来代替，实际上工程上很多情况都是这样处理的。目前在故障测距算法中，大部分均未考虑分布电容而采用集中参数的线路模型。对于短线来说，这种模型是可以的，但是对于长线将会带来一定误差。
(5) 线路的不对称：输电线路的参数由其结构决定。各相的自感、互感和导纳都不相同。对于完全换位的线路，在测距中可以应用对称分量法。对于不换位线路则会出现误差，应该采取措施进行补偿。
2 故障测距方法综述
长期以来，超高压输电线路的故障测距受到普遍重视。随着计算机技术的应用，测距技术近年来也有了很大发展，而微机保护和故障录波装置的开发及大量投运，更加速了故障测距的实用化进程。按照采用的线路模型、测距原理、被测量与测量设备等的不同，故障测距可以有多种分类方法。按照工作原理可以分为故障分析法和行波法。
2.1 行波法
行波法是根据波传输理论实现输电线路故障测距的方法，它计及输电线路的分布参数，直接利用故障信息的暂态行波信号，并对其进行分析和计算。行波测距在理论上数据不需要滤波处理，不受线路类型、故障类型、过渡电阻、系统运行方式变化、线路分布电容，系统不对称以及负荷电流等的影响，显示出极大的优越性；但是这方法分别存在着测距算法无方向性、出口短路有死区，造价昂贵等问题。
2.2 故障分析法
故障分析法是利用故障时记录下来的电压、电流量，通过分析计算，求出故障点的距离。事实上，在系统运行方式确定和线路参数已知的条件下，输电线路故障时其电压电流量是故障点距离的函数，因此完全可以利用故障时记录下的母线电压和电流量通过分析计算，得出故障点的距离。
现行的故障分析法一般分为基于线路单侧信息量的故障测距法和基于线路双(多)端信息量的故障测距法，简称单端测距和双(多)端测距。
2.2.1 单端测距算法
单端测距算法有零序电流相位修正法；解微分方程算法；解一次方程测距法；解二次方程测距法。纵观现有的单端测距算法，主要还存在以下问题：1)故障过渡电阻或对端系统阻抗变化对测距精度的影响；2)输电线路及双端系统阻抗的不对称性对测距的影响；3)测距方程的伪根问题。造成测距误差的根本原因是存在故障过渡电阻。要减小其影响，就要引入对端系统的阻抗，那必然要受到对端系统阻抗变化的影响，这是单端测距算法长期没有解决的难题。
2.2.2双端测距算法
双端测距算法可以分为基于集中参数模型的测距算法和基于分布参数模型的测距算法。基于集中参数模型的算法又可以分为考虑分布电容和不考虑分布电容两种。从原理上来讲，采用分布参数模型要比采用集中参数模型更加精确，特别是对于高压长线路。带来的问题是方程的求解比较复杂，计算量大，对于某些迭代式的算法而言，还存在求解双曲函数的问题，计算结果极有可能发散，从而导致测距失败。采用集中参数的算法当中，考虑分布电容显然要比不考虑分布电容精确，对于短线，可以忽略分布电容的影响，但对于中长线路，不考虑分布电容会带来较大的误差。
2.3 各种故障测距方法的比较
在故障分析法的测距算法中，除了解微分方程法使用瞬时电压和电流，多数算法均使用工频量(相量)测距。解微分方程法的主要优点是算法简单、计算量小，可以兼作保护和测距。但从原理上看，工频(相量)测距方法的精度要比解微分方程法高，且即使采用了集中参数电路模型，也可通过在两端并联电容的方法以补偿分布电容的影响。因此就测距而言，按照以时间换精度的原则，工频(相量)测距方法要比解微分方程法更有效和实用；采用工频量与利用行波的测距方法对比：在资金投入方面，前者可以利用现已大量投运设备，硬件投资小，容易实现；后者则需要专门设备，硬件投资大，技术较复杂。
纵观前面的方法，各种测距算法各有千秋，但是，从目前所提供的设备及技术等，基于工频分量的故障分析的测距方法比较实用。而基于工频分量的方法中，最重要的问题是滤波，滤波的精度与测距有很大的关系。
3 故障测距中的滤波方法
高速继电保护装置都工作在故障发生后的最初瞬变过程中，这时的电压和电流信号由于混有衰减直流分量和复杂的谐波成分而发生严重的畸变。微机保护中，有两种可供选择的方案，一是传统的模拟滤波器，另外一种是数字滤波器。数字滤波器具有如下的优点：滤波精度高；可靠性高；模拟元器件很容易受到环境和温度的影响，而数字式的所受的影响就少的多；灵活性高：数字滤波器改变性能只要改变算法或者某些系数，模拟滤波器就麻烦的多；便于时分复用。
在数字信号处理领域，尽管许多数字滤波器的研究已有完整的理论体系和成熟的设计方法，但由于电力系统信号具有自身的特点，有些方法并不是完全适用的。同时，对于电力系统中各种故障信号的研究结果，又导出了许多具有针对性的新的数字滤波器。
3.1 傅氏滤波
由于故障测距并无实时要求，可以离线进行计算，所以这里采用全波傅立叶算法来分离出50Hz的基波分量，以获取更高的滤波精度。可得到各电气量基波的复数表示：
对于一个如下的无非周期分量的信号，

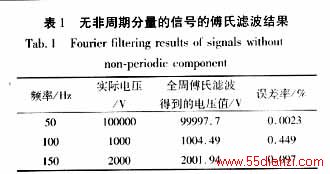

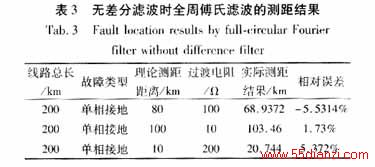

付氏滤波具有较高的滤波精度，详细滤波结果可以参见表1
3.2 差分滤波
事实上，故障测距是利用故障后的电压，电流及故障距离之间的关系而进行的。而发生故障时，根据电力系统的特点，会出现大量的非周期分量和大量的高次谐波。付氏滤波能较好地滤除各次谐波；对于非周期分量，却比较难。对于一个如下的信号，

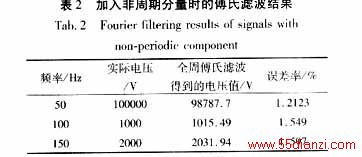

当加入非周期分量时，付氏滤波的结果如表2所示：
显然，当加入非周期分量后，付氏滤波的滤波精度有所下降，针对这种情况，可以引进差分滤波一滤除非周期分量。
如前所述，只要取样品函数为coswt，傅立叶算法即可完全滤除各种谐波和直流分量，但是实际暂态短路电流中并非如傅立叶级数所表示的稳态电流中的直流分量，它含有各种衰减的非周期分量，很显然
式中Ta－非周期分量的衰减时间常数。
可见上述数字滤波没有能消去非周期分量的影响。
即经过差分数字滤波，将一个初始值为I0的非周期分量近似削减为

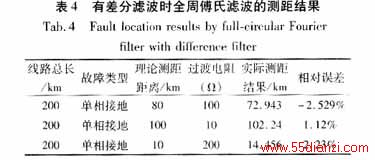

，设每周波采样次数N＝20，则采样间隔，如果衰减时间常数Ta≈0.1s，则差分滤波后的非周期分量近似为一个直流分量，它的大小仅为初始值的1/2000。适当地提高采样频率，可以大大减小了衰减非周期分量对滤波精度的影响，从而提高故障测距的精度。
3.3 前置带通数字滤波器
用加窗法设计一个35Hz到75Hz的前置FIR带通滤波器
在实际的超高压输电线路中，由于分布电容的存在，当输电线路发生故障时，实际上会存在大量的非整次谐波，这些谐波的存在，直接影响到测距的精度。为了消除非整次谐波的影响，我们设计了一个前置数字式带通滤波器。假设理想带通滤波器下边带截止频率为fl=45Hz，上边带截止频率fl=65Hz。选用海明窗作为窗口函数。
这是一个以a为中心的偶对称的无限长非因果序列。为满足线性相位特性，需要满足偶对称性，即hd(n)=hd(N-1-n)，应取a=(N-1)/2。
再取海明窗作为截取窗口，海明窗函数序列w(n)如下式：
由此所导出的差分方程为

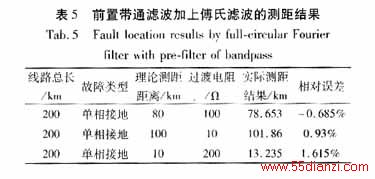

再对上面的序列值进行全周付氏滤波，就可以得到几乎接近于基波的电压，电流信号，在此基础上再运用适当的故障测距算法，就可以得到较为精确的故障测距方法。测距结果可以参见表5。
4 基于双端电气量的故障突变序分量的故障测距算法的精度比较[6]
采用文献[6]所述的方法，即基于双端电气量的故障突变序分量进行故障测距，该方法采用故障突变序分量实时地求取输电线路两端背侧的系统电抗，再利用此系统电抗进行故障测距，该测距方法不受过渡电阻的影响，线路两端的数据不需同步，求解方程时采用搜索的方法，无需求解复杂的长线方程，也不存在伪根的判别问题。利用该方法，对200公里长的线路的单相接地故障进行了仿真计算，不同的滤波方法，测距的精度是完全不同的。详细的测距结果参见以下列表。
5 结论
本文在相同的故障方式下，相同的故障距离下，采用了不同的滤波方法来进行故障测距的研究，研究结果表明，故障测距的方法都是基于基波分量而进行的，基频分量的精确提取与否直接决定了故障测距的精度。
