SF6封闭式组合电器简称GIS。它将一座变电站母线上的一次没备,包括断路器、隔离开关、接地开关、电压互感器、避雷器、母线、电缆终端、进出线套管等,经优化设计有机地组合成一个整体。其带电部分全部密封于接地的金属壳体内,具有小型化、可靠性高、安全性好、维护简单等特点。
但在GIS中因带电部分(包括电流互感器一次绕组)全部密封与接地的金属壳内,给现场检测电流互感器的极性造成一定的困难。针对以上问题,经研究GIS原埋图,找到了一种简便易行的方法,解决了在现场检测电流互感器的极性的难题。
1 测试方法

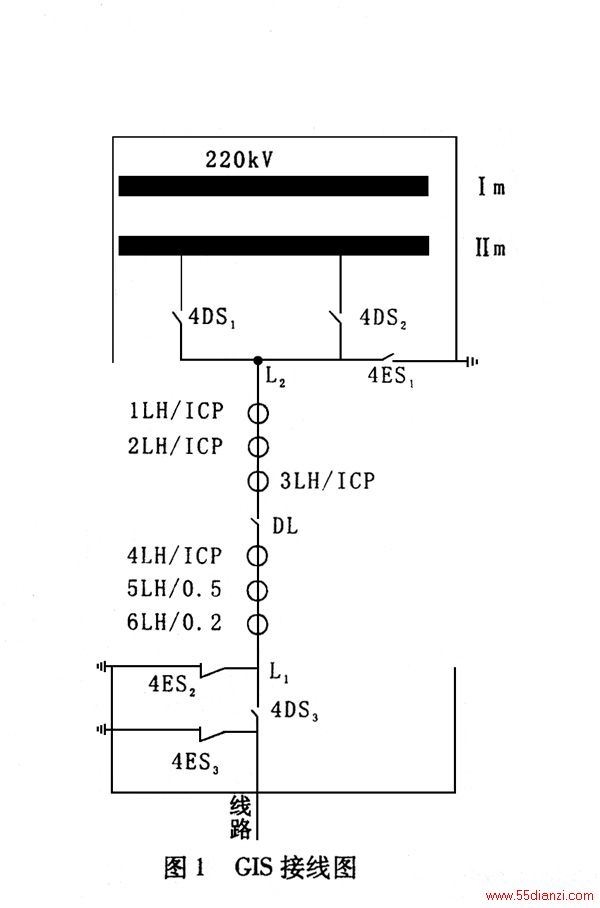

图1是桔城变电所220 kV葛洲坝线(CIS)的接线图。检测电流互感器的极性前,首先进行以下操作,拉开4DSl,4DS2,4DS3,合上4ESl,4ES2,DL,然后将4ES2在金属密封壳外部的接地点解开并将锂电池串联接入,电池的负极接接地端,正极接4ES2的动触头端,但先暂时悬空,使得锂电池两极实际上是接于电流互感器一次绕组两端L1与L2的两侧。
敲极性的方法:将锂电池的正极4ES2的动触头端快速连通且短时稳定后再断开与4ES2动触头的连接,将机械万用表按在电流互感器二次侧进行监测,且万用表的正极接电流互感器二次的K1,负极接电流互感器二次的K2,若将锂电池的正极连通时万用表指针正向偏转,快速断开时万用表指针反向偏转,则电流互感器一次绕组L1端与万用表正极接的二次绕组K1接线端为同极性。
最后,必须强调的一点是,必须注意刀闸与接地刀闸之间操作的先后顺序,即保证在DL断开的情况下,依次拉开母线刀闸4DSl、4DS2和4DS3线路刀闸,然后再合上靠DL侧的接地刀闸4ESl、4ES2。特别是在线路和母线带电(运行)的情况下,更应注意正确操作,否则将造成带电合地刀的事故。
2 结语
本文针对GIS设备的特殊性,找到了一种简便易行的方法,解决了在现场如何检测电流互感器的极性的问题,从而保证了继电保护装置可靠正确动作。
