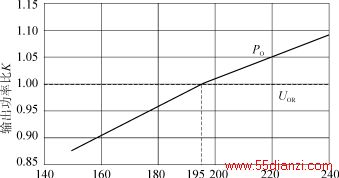

图6固定输入时K与Uimin′的关系
根据已知条件，从图4中可以查出，TOP223是最佳选择，此时PO=30W，η=85.2％，PD=0.8W。
例3：计算TOPswitch－II的结温
这里讲的结温是指管芯温度Tj。假定已知从结到器件表面的热阻为RθA(它包括TOPSwitch－II管芯到外壳的热阻Rθ1和外壳到散热片的热阻Rθ2)、环境温度为TA。再从相关曲线图中查出PD值，即可用下式求出芯片的结温：
Tj=PD·RθA＋TA(1)
举例说明，TOP225的设计功耗为1.7W，RθA=20℃/W，TA=40℃，代入式（1）中得到Tj=74℃。设计时必须保证，在最高环境温度TAM下，芯片结温Tj低于100℃，才能使开关电源长期正常工作。
3根据输出功率比来修正等效输出功率等参数
3．1修正方法
如上所述，PD与η，PO的关系曲线均对交流输入电压最小值作了限制。图1和图2规定的Uimin=85V，而图3与图4规定Uimin=195V（即230V－230V×15％）。若交流输入电压最小值不符合上述规定，就会直接影响芯片的正确选择。此时须将实际的交流输入电压最小值Uimin′所对应的输入功率PO′，折算成Uimin为规定值时的等效功率PO，才能使用上述4图。折算系数亦称输出功率比（PO′/PO）用K表示。TOPSwitch－II在宽范围输入、固定输入两种情况下，K与U′min的特性曲线分别如图5、图6中的实线所示。需要说明几点：
（1）图5和图6的额定交流输入电压最小值Uimin依次为85V，195V，图中的横坐标仅标出Ui在低端的电压范围。
（2）当Uimin′>Uimin时K>1，即PO′>PO，这表明原来选中的芯片此时已具有更大的可用功率，必要时可选输出功率略低的芯片。当Uimin′ 现将对输出功率进行修正的工作程序归纳如下： （1）首先从图5、图6中选择适用的特性曲线，然后根据已知的Uimin′值查出折算系数K。 （2）将PO′折算成Uimin为规定值时的等效功率PO，有公式 PO=PO′/K（2） （3）最后从图1～图4中选取适用的关系曲线，并根据PO值查出合适的芯片型号以及η、PD参数值。 下面通过一个典型的实例来说明修正方法。 例4：设计12V，35W的通用开关电源 已知Uimin=85V，假定Uimin′=90％×115V=103.5V。从图5中查出K=1.15。将PO′=35W、K=1.15一并代入式（2）中，计算出PO=30.4W。再根据PO值，从图2上查出最佳选择应是TOP224型芯片，此时η=81.6％，PD=2W。 若选TOP223，则η降至73.5％,PD增加到5W，显然不合适。倘若选TOP225型，就会造成资源浪费，因为它比TOP224的价格要高一些，且适合输出40W～60W的更大功率。 3．2相关参数的修正及选择 （1）修正初级电感量 在使用TOPSwitch－II系列设计开关电源时，高频变压器以及相关元件参数的典型情况见表1，这些数值可做为初选值。当Uimin′ 查表1可知，使用TOP224时，LP=1475μH。当K=1.15时，LP′=1.15×1475=1696μH。 表2光耦合器参数随Uimin′的变化 （2）对其他参数的影响 当Uimin的规定值发生变化时，TOPSwitch－II的占空比亦随之改变，进而影响光耦合器中的LED工作电流IF、光敏三极管发射极电流IE也产生变化。此时应根据表2对IF、IE进行重新调整。 TOPSwitch－II独立于Ui、PO的电源参数值，见表3。这些参数一般不受Uimin变化的影响。 表3独立于Ui、PO的电源参数值 （3）输入滤波电容的选择
