退出登录 用户管理（单片开关电源技术讲座之二）
河北科技大学沙占友王彦朋张英（石家庄050054）
摘要：单片开关电源是国际上90年代才开始流行的新型开关电源芯片。本文阐述其快速设计方法。
关键词：单片开关电源快速设计
TOPSwith Ⅱ
The Way of Quick Design for Single chip Switching Power Supply Abctract:Three ends single chip switching power supply is new type switching power supply core which has been popular since 1990.This paper introduces quick design for single chip switching power supply.
Keywords:Single chip switching power supply,Quick design,Topswith Ⅱ
在设计开关电源时，首先面临的问题是如何选择合适的单片开关电源芯片，既能满足要求，又不因选型不当而造成资源的浪费。然而，这并非易事。原因之一是单片开关电源现已形成四大系列、近70种型号，即使采用同一种封装的不同型号，其输出功率也各不相同；原因之二是选择芯片时，不仅要知道设计的输出功率PO，还必须预先确定开关电源的效率η和芯片的功率损耗PD，而后两个特征参数只有在设计安装好开关电源时才能测出来，在设计之前它们是未知的。
下面重点介绍利用TOPSwitch－II系列单片开关电源的功率损耗（PD）与电源效率（η）、输出功率（PO）关系曲线，快速选择芯片的方法，可圆满解决上述难题。在设计前，只要根据预期的输出功率和电源效率值，即可从曲线上查出最合适的单片开关电源型号及功率损耗值，这不仅简化了设计，还为选择散热器提
η/％(Uimin=85V)
中图法分类号：TN86文献标识码：A文章编码：02192713(2000)0948805
PO/W

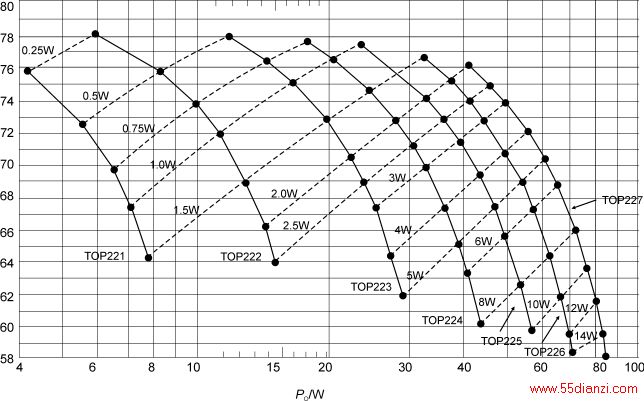

图1宽范围输入且输出为5V时PD与η，PO的关系曲线

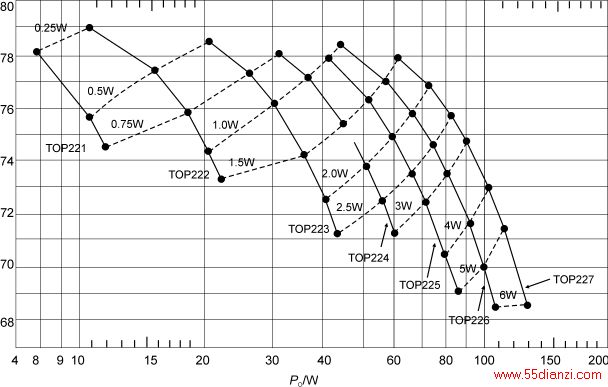

图2宽范围输入且输出为12V时PD与η，PO的关系曲线

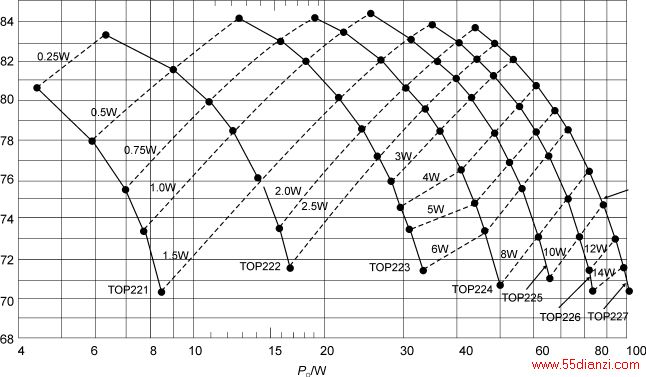

图3固定输入且输出为5V时PD与η，PO的关系曲线
供了依据。
1TOPSwitch－II的PD与η、PO关系曲线
TOPSwitch－II系列的交流输入电压分宽范围输入（亦称通用输入），固定输入（也叫单一电压输入）两种情况。二者的交流输入电压分别为Ui=85V～265V，230V±15％。
1．1宽范围输入时PD与η，PO的关系曲线
TOP221～TOP227系列单片开关电源在宽范围输入（85V～265V）的条件下，当UO=＋5V或者＋12V时，PD与η、PO的关系曲线分别如图1、图2所示。这里假定交流输入电压最小值Uimin=85V，最高
η/％(Uimin=85V)
η/％(Uimin=195V)
交流输入电压Uimax=265V。图中的横坐标代表输出功率PO，纵坐标表示电源效率η。所画出的7条实线分别对应于TOP221～TOP227的电源效率，而15条虚线均为芯片功耗的等值线（下同）。
1．2固定输入时PD与η、PO的关系曲线
TOP221～TOP227系列在固定交流输入（230V±15％）条件下，当UO=＋5V或＋12V时，PD与η、PO的关系曲线分别如图3、图4所示。这两个曲线族对于208V、220V、240V也同样适用。现假定Uimin=195V,Uimax=265V。
2正确选择TOPSwitch－II芯片的方法
利用上述关系曲线迅速确定TOPSwitch－II芯片型号的设计程序如下：
（1）首先确定哪一幅曲线图适用。例如，当Ui=85V～265V，UO=＋5V时，应选择图1。而当Ui=220V(即230V－230V×4.3％)，UO=＋12V时，就只能选图4；
（2）然后在横坐标上找出欲设计的输出功率点位置（PO）；
（3）从输出功率点垂直向上移动，直到选中合适芯片所指的那条实曲线。如不适用，可继续向上查找另一条实线；
（4）再从等值线（虚线）上读出芯片的功耗PD。进而还可求出芯片的结温（Tj）以确定散热片的大小；
（5）最后转入电路设计阶段，包括高频变压器设计，外围元器件参数的选择等。
下面将通过3个典型设计实例加以说明。
例1：设计输出为5V、300W的通用开关电源
通用开关电源就意味着交流输入电压范围是85V～265V。又因UO=＋5V，故必须查图1所示的曲线。首先从横坐标上找到PO=30W的输出功率点，然后垂直上移与TOP224的实线相交于一点，由纵坐标上查出该点的η=71.2％，最后从经过这点的那条等值线上查得PD=2.5W。这表明，选择TOP224就能输出30W功率，并且预期的电源效率为71.2％,芯片功耗为2.5W。
若觉得η=71.2％的效率指标偏低，还可继续往上查找TOP225的实线。同理，选择TOP225也能输出30W功率，而预期的电源效率将提高到75％，芯片功耗降至1.7W。
根据所得到的PD值，进而可完成散热片设计。这是因为在设计前对所用芯片功耗做出的估计是完全可信的。
例2：设计交流固定输入230V±15％，输出为直流12V、30W开关电源。

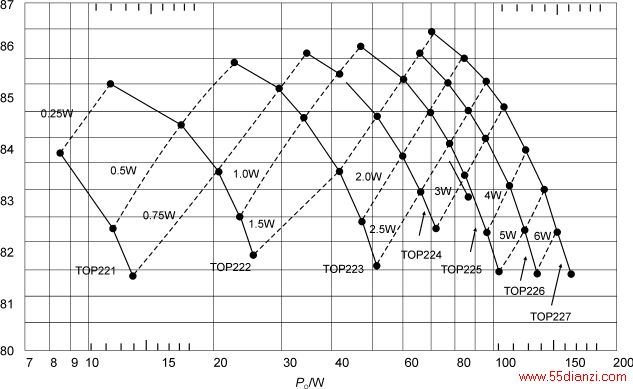

图4固定输入且输出为12V时PD与η，PO的关系曲线
η/％(Uimin=195V)

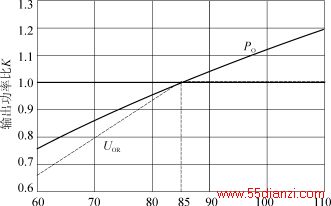

图5宽范围输入时K与Uimin′的关系
