发光二极管的伏安特性

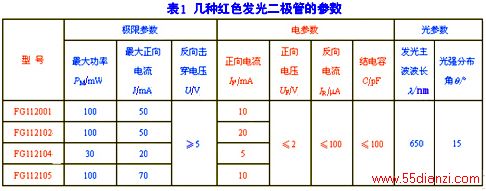

发光二极管的伏安特性与普通二极管类似，但它的正向压降较大，并在正向压降达到一定值时发光。发光颜色和构成PN结的材料有关，通常有红、黄、绿、蓝和紫等颜色。发光亮度近似和工作电流密度成正比，但掺杂ZnO和GaP的发光二极管，其发光亮度随电流密度的增加会很快趋向饱和。另外，随结温的升高，LED的发光亮度将会减弱。　　由于发光二极管的响应时间(光信号对电信号的延迟时间)一般小于100ns，故直流信号、交流信号或脉冲信号均可作为它的驱动信号。 国产LED器件用FG × 1 × 2 × 3 × 4 × 5 × 6命名，其中×1表示材料，×1取值1，2，3分别对应LED的材料为GaAsP，饶GaAsAl和GaP。×2表示发光颜色，×2取1~6时表示发光颜色为红、橙、黄、绿、蓝和复色，× 3表示封装形式。× 4表示外形，取0 ~ 6各整数时，分别指发光二极管的外形为圆形、长方形、符号形、三角形、正方形、组合形和特殊形。× 5 × 6为序号。使用发光二极管时，若用电压源驱动，则应在电路中串接限流电阻，以防止LED中电流过大而损坏。用交流信号驱动时，为防止LED被反向击穿，可在两端反极性并连整流二极管。几种红色发光二极管的参数见表B313。
