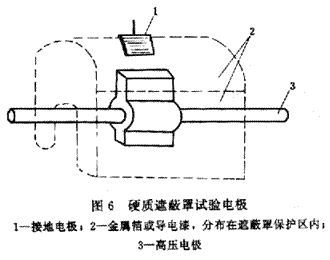

图6硬质遮蔽罩试验电极
1—接地电极；2—金属箔或导电漆，分布在遮蔽罩保护区内；
3—高压电极
图7软形遮蔽罩试验电极
1—试验电极；2—软形遮蔽罩
5.7.2试验方式
在试验电极间，按表1规定施加工频有效值电压，持续时间1min。
试验接线原理见图8。试验中，3件试样均应不出现闪络和击穿。试验后，试样各部位应无灼伤、无发热现象。

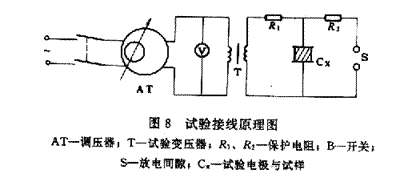

图8试验接线原理图
AT—调压器；T—试验变压器；R1、R2—保护电阻；
B—开关；S—放电间隙；—试验电极与试样

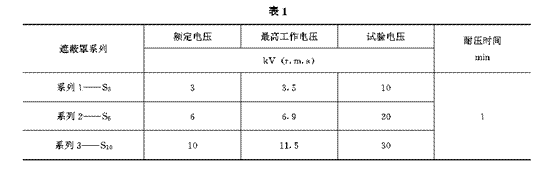

表1
5.8绝缘遮蔽系统的组合试验
功能类型不同的单个遮蔽罩组成一个绝缘遮蔽系统使用时，应进行组合试验。
如果组成绝缘遮蔽系统的不同类型遮蔽罩来自同一生产厂家，则此项试验由生产厂家进行。
如果组成绝缘遮蔽系统的不同类型遮蔽罩来自不同生产厂家，则此项试验由使用单位进行。
5.8.1组合安装操作
在模拟设备上进行组装操作试验。操作应简便，搭接部分配合应得当紧凑、无卡壳死点现象，闭锁应良好。
操作安装示例见图9。

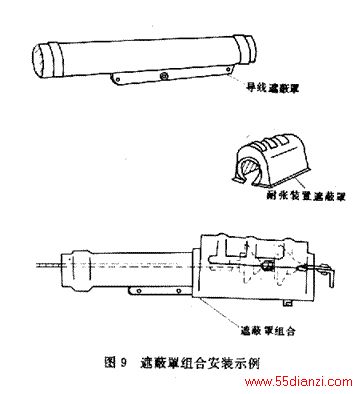

图9遮蔽罩组合安装示例
5.8.2电气试验
在组合状态下，按5.6条和5.7条进行。试验电压应加在整个绝缘遮蔽系统间，包括接合部位在内。
6检验规则
6.1型式检验
制造厂家对定型前的产品，必须按本标准规定程序进行型式检验。
如改变定型产品所使用的材料或改变制作工艺，可能会影响到产品的性能时，应重新进行型式检验。
为了通过型式检验验证产品的性能，制造厂家应提供3套完整的成品试样作为一个试验单元。不同类型的成品试样，按类型作为单元分别进行型式检验。
型式检验所包含的试验项目为本标准所规定的全部项目，见表2。

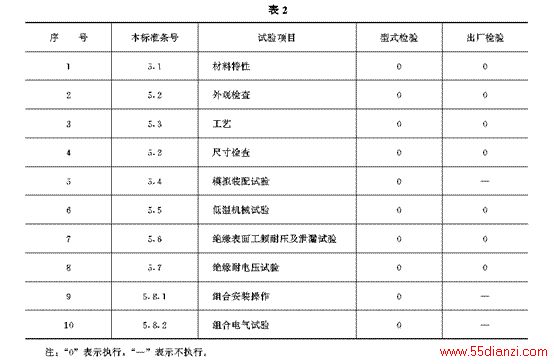

表2
注：“0”表示执行，“—”表示不执行。
任一试样在任一试验中未通过，则认为产品不合格。
试样的型式检验应由相应的试验单位进行。
6.2出厂检验
该检验由生产厂家进行，如用户提出要求，可亲自参加监督。
按5.2条规定，应对每一个产品逐个检查外观和尺寸，并对每一个产品逐个进行5.6条和5.7条规定的电气试验。
在执行5.7条时，可不进行浸水预处理。
应对每批产品进行抽样机械试验。在批量中随机选取5件产品作为试样，5.5条进行。试验中如发现有1件试样不合格，则需加倍抽样试验，如仍有不合格者，则该批产品不合格。
出厂检验所包含的试验项目见表2。
产品出厂时，应对每件产品出具试验合格证，包括试验数据和结论、试验日期和试验人员。
6.3附加试验
6.3.1由供需双方协议，用户在接收产品时，可对个别项目或部分产品进行重复抽样试验检查，用户也可对所使用的材料进行电气与机械性能试验，以对材料特性进行验证。
6.3.2经双方同意，可对交付使用的全部或部分产品进行本标准未加规定的附加试验。
6.3.3对应用于非常规环境条件的特殊性能遮蔽罩，包括耐高温、耐低温、耐臭氧、耐腐蚀的遮蔽罩，其附加试验可代替本标准相应试验项目的环境条件。
7标志与包装
7.1标志
7.1.1产品标志
7.1.1.1凡符合本标准的遮蔽罩，必须有下列标志：
a.商标；
b.产品名称；
c.产品型号(包括系列号)；
d.制造日期；
e.制造厂名。
7.1.1.2标志应能耐久，并且不损害遮蔽罩的质量。一般不采用移动标签。
标志耐久性的检验是通过擦洗进行的。先用在肥皂水里浸泡过的无麻布，在标志上摩擦1min，接着用在汽油中浸泡过的无麻布，在标志上再摩擦1min。试验结束后，标志必须保持清晰。
7.1.2包装标志
在包装箱上应有如下标志：
a.产品名称；
b.型号与规格；
c.数量与质量；
d.出厂日期(年、月)：
e.厂家名称及地名。
7.2包装
单件产品应用防潮的塑料袋或其它防潮材料包装，产品之间应垫纸板，整个包装箱应牢固。
在包装箱上应标出“防潮”、“严防碰撞”等字样或图样。
在包装箱内应附有出厂试验合格证、产品说明。
附录A
机械冲击试验
(补充件)
A1方案Ⅰ
冲击摆具有一个可绕水平轴转动的摆动臂，在其上固定着一个打击锤。重依靠重力可以在一个铅垂面上作惯性运动，摆动臂由外径φ9mm、内径φ8mm之钢管作成，并有以下部件。在上部为一固定用部件并有摆动轴，摆动臂长度可调，而冲击摆则仅能在与试验装置的支持结构面相垂直的平面内运动。在其另一端有一固定重锤的结构，见图A2。重锤硬度为洛氏硬度100HRB，图中未出示之尺寸由重锤质量确定。钢管的长度能使重锤到摆动轴的距离达到1m，见图A1。

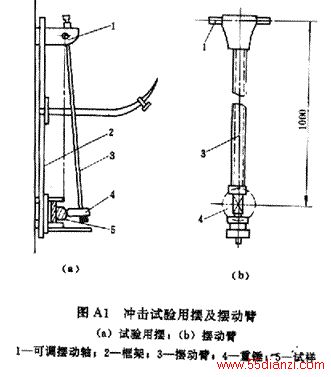

图A1冲击试验用摆及摆动臂
(a)试验用摆；(b)摆动臂
1—可调摆动轴；2—框架；3—摆动臂；4—重锤；5—试样

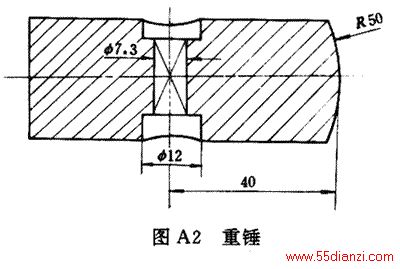

图A2重锤
被试材料与重锤的位置应互相配合，以使重锤运动轨迹与通过摆动轴的垂直平面之交点和冲击点相重合。如被试件表面是平的，则这个垂直平面应与其表面重合；如被试件表面是弯曲的，则此垂直平面与其相切于冲击点。
被试件所承受的冲击力由重锤质量和落下高度确定。落下高度即为重锤原始位置与冲击点之间的垂直距离。
A2方案Ⅱ
本方案利用聚氯乙烯塑材冲击试验用的器具来进行遮蔽罩的冲击试验，其原理为使遮蔽罩承受由已知高度落下的重物的冲击。
试验用器具包括一个在具有很小摩擦阻力的导杆上垂直下落的重锤，其高度H最大可以变化到2m，其质量最大可以变化到7.5kg。
试样被固定在一个大的钢铁板上，重锤能垂直的打击在试样的表面上。重锤与试样接触的部分是一个半球形钢铁头部，其半径为12.5mm，见图A3和图A4。

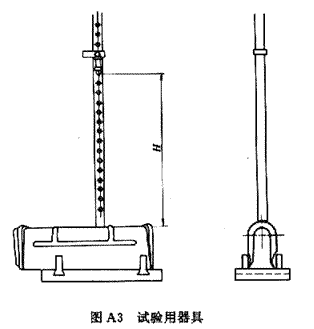

图A3试验用器具
选择重锤的质量和落下的高度以获得试验主遮蔽罩时的20J的冲击能。
_________________________
附加说明：
本标准由中华人民共和国能源部提出。
本标准由全国带电作业标准化技术委员会归口。
本标准由大连电业局负责起草。
本标准主要起草人刘国扬。
