理论研究证明，变压器容量与负载之间的匹配，当变压器的铜铁损相等时，运行最经济。负荷率β=50%～70%。长期以来，人们认为负荷率低于40%不经济，需要更换容量较小的变压器来提高产值。常用的节电计算方法是
ΔP=PD0-PX0 (1)
式中 PD0，PX0——原来与更换后的变压器空载损耗。
这种计算方法虽然简单但不严密，其主要原因是忽略了变压器的铜损。大容量变压器有功损耗计算公式：
ΔP D=PD0+βD2XPDK (2)
小容量变压器的有功损耗计算公式
ΔP X=PX0+βX2XPXK (3)
式中 PD0、PX0——大、小变压器的空载损耗kW
PDK、PXK——大、小变压器的短路损耗kW
βD、βX一一大、小变压器的负荷率与容量之间的关系是
βX/βD =SDE/SXE (4)
式中SDE、SXE分别为大、小变压器的额定容量
screen.width*0.7) {this.resized=true; this.width=screen.width*0.7; this.alt='点击在新窗口浏览图片\nCTRL+Mouse 滚轮可放大/缩小';}" border=0>
将(4)式代入(3)式
screen.width*0.7) {this.resized=true; this.width=screen.width*0.7; this.alt='点击在新窗口浏览图片\nCTRL+Mouse 滚轮可放大/缩小';}" border=0>
再用(2)减去(5)式得更换变压器的节能公式
由(6)式名出，(1)式是(6)式的一种βD2 =0时的特殊形式，即没有考虑铜损。

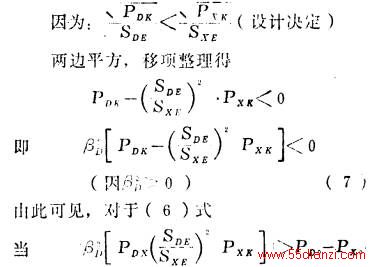

很显然，(6)式的第三项永远是一个负值。证明如下：
screen.width*0.7) {this.resized=true; this.width=screen.width*0.7; this.alt='点击在新窗口浏览图片\nCTRL+Mouse 滚轮可放大/缩小';}" border=0>
ΔP呈负值，其物理意义就是更换的变压能器不节能。因为ΔP仅与βD有关，对(6)式求βD的导数

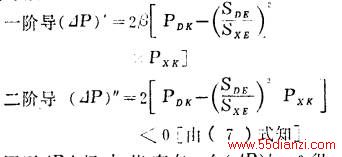

screen.width*0.7) {this.resized=true; this.width=screen.width*0.7; this.alt='点击在新窗口浏览图片\nCTRL+Mouse 滚轮可放大/缩小';}" border=0>
因而ΔP有极大值存在。令(ΔP)’=0得βD =0即
ΔP的极大值=PD0—PX0此即为传统的节能计算公式(l)的形式。
再讨论ΔP何时为正值

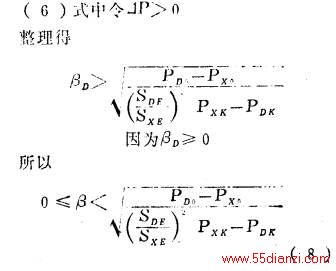

screen.width*0.7) {this.resized=true; this.width=screen.width*0.7; this.alt='点击在新窗口浏览图片\nCTRL+Mouse 滚轮可放大/缩小';}" border=0>

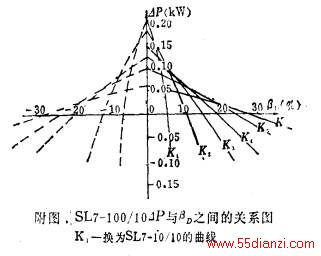

(8)式就是更换变压器部时必须遵循的基本原则.遵循这个原则，更换变压器后才是节能的。附图是SL7-100/10为例更换各种变压器时，节能值ΔP与负荷率的变化曲线的示意图。它是一族以y轴为对称轴的抛物线的一半。
曲线示意：当更换容量小对100kVA的任何一台变压器时，节能ΔP最大值是负荷率βD=0时.ΔP的位随βD的增大而减小，没有极小值。凡在(8)式的范围内变化时永远为正值。即表示节能。超出此范围就是费能。
screen.width*0.7) {this.resized=true; this.width=screen.width*0.7; this.alt='点击在新窗口浏览图片\nCTRL+Mouse 滚轮可放大/缩小';}" border=0>
