高范围输出可调直流稳压电源电路

高范围输出可调直流稳压电源电路

本电路适用于二极管、三极管极限电压、氖泡、日光灯起辉电压及电容器工作电压、电流等测定的可调直流稳压电源。

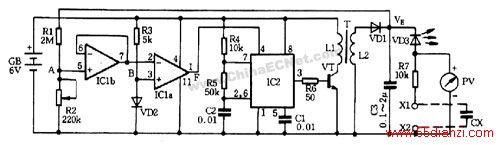

　　可调直流稳压电源电路如图所示。 由IC2（NE555）及其外围元件组成方波发生器，方波频率为20KHz。方波信号由IC2的③脚输出经功放管VT放大后输出到脉冲变压器T的初级L1，再由变压器耦合到次级L2经二极管VD2整流，给C3充电，C3两端的直流电压峰值最高可达2kV。

　　该可调直流稳压电源直流输出电压从电路中的X1和X2两端输出作被测器件的接口端。IC为为LM324，IC2为NE555。VD1反向工作电压大于2000V，VD2为任一型号的硅整流管。脉冲变压器T的铁心选用铁氧体材料，尺寸为E－7，绕制时先用0.17mm漆包线在L1上绕30匝，后用0.09漆包线在L2上绕满为止(大约1200匝)。L1、L2均用排绕，层间加聚乙烯薄膜。L2的两根引线应分开一些。电容器C3耐压应大于2000V，可选用C404M型高压瓷介电容器。VT的B＞100、Icm＞700mA，可选用3DG130、8050等。调试时若输出电压只有40--50V，只需把L2两端对调即可。其余元件如图标注。
