超声波波型及换能器种类

如果片内部质点的振动方向垂直于晶片平面，那么晶片向外发射的就是超声波。超声波在介质中传播可以有不同形式，它取决于介质可以承受何种作用力以及如何对介质激发超声波。通常有如下三种：

纵波波型：当介质中质点振动方向与超声波的传播方向一致时，此超声波为纵波波型。任何固体介质当其体积发生交替变化时均能产生纵波。

横波波型：当介质中质点的振动方向与超声波垂直时，此种超声波为横波波型。由于固体介质除了能承受体积变形外，还能够承受切变变形。当其中剪切力交替作用于固体介质时均能产生横波。横波只能在固体介质中传播。

表面波波型：是沿着固体表面传播的具有纵波和横波的双重性质的波。表面波可以看成是由平行于表面的纵波和垂直于横波的横波合成，振动质点的轨迹为一椭圆，在距表面1/4波长深处振幅最强，随着深度的增加很快率减，实际上离表面一个波长以上的地方，质点振动的振幅已经很微弱了。

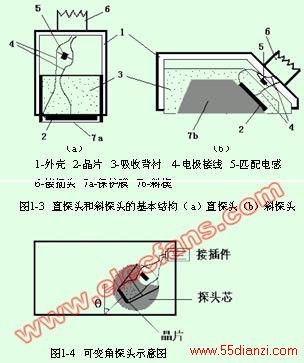

常用的超声波探头有直探头和斜探头两种，其结构如图1-3所示。探头通过保护膜或斜楔向外发射超声波；吸收背衬的作用是吸收晶片向背面发射的声波，以减少杂波；匹配电感的作用是调整脉冲波的波形。一般，直探头产生纵波，斜探头产生横波或表面波。另一种可变角探头，如图1-4所示。其中探头芯可以旋转，通过改变探头的入射角q，得到不同折射角的斜探头。当q=0时成为直探头。
