Maxim±5V输出线性稳压器

图1电路在输入电压为2.5V至5.5V时，可提供稳定的±5V输出，图1中低压差线性稳压器（IC1）从IC2输出V＋取反馈信号，调节其自身的输出以满足双输出V＋的需要。当输入电压在IC1所规定的范围内时，调整电阻分压器R1、R2可得到任意的正/负电源输出。

IC2输出不出现过载时，V＋输出非常稳定的电压，且具有极小的纹波。旁路电容C2（连接在V＋与线性稳压器输出端）利用线性稳压器较好的高频特性抑制倍压电路的输出噪声。图1中，V＋为稳定输出，V－为类似于非稳压输出，随着负载电流变化会有所波动（如图2所示），该方案对于V－为轻载或V－的稳定性不是很重要的应用场合非常适合。

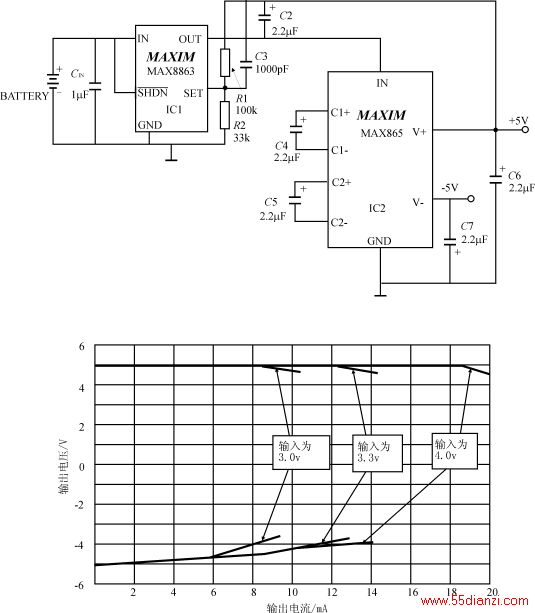

图1±5V双输出线性稳压器

图2V＋、V－随负载电流的变化关系
