低漂移大电流精密恒流源电路

　理论和元器件数据资料表明，以齐纳二极管为基准的精密电压参考源的性能优于以能带为基准的恒流源，因此采用高性能的精密电压参考源间接得到需要的精密相流源。电路如图2所示。

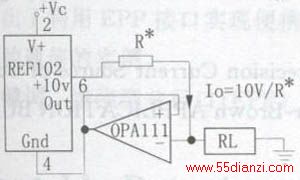

图2 高精密低温漂恒流源电路
REF102是10V精密电压参考源，精度为±0.0025V，温漂为2.5ppm/℃max，可满足本系统电阻测量的要求。OPA111精密运算放大器作为电压跟随器，使得REF102的GND端和放大器的同相端相等，即R*为高精度、低温漂的精密电阻，则流过RL的电流为精密恒定电流。整个电路等效为恒流源电路。
