4.4.2 仪器的操作步骤

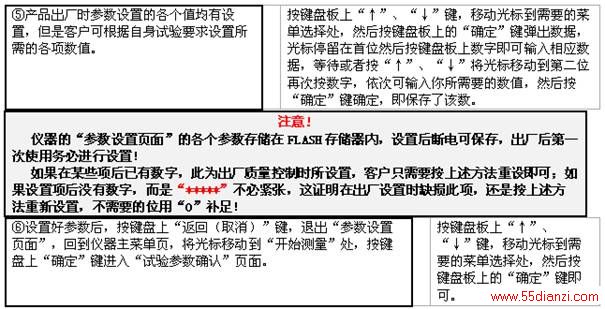

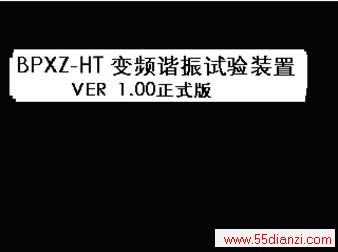

本仪器使用的是公司2006年推出的通用平台技术，操作界面简单明了，功能强大，包含了大量的信息、具备打印 、存储等功能，现在介绍其用法和使用操作。
4.4.3 仪器的另三种测量方式的操作：
4.4.4 关于仪器的操作的说明：

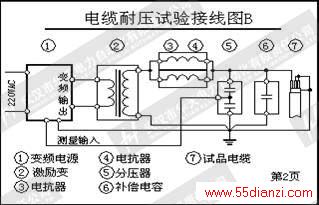

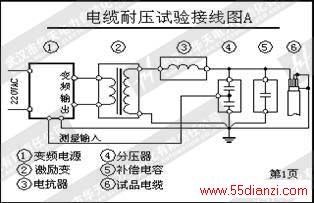

a. 试验设备（谐振电抗器、分压器、励磁变压器等）应尽量靠近被试电缆头，减少试验地线的长度，即减少接地线的电感量；
b. 采用专配的一点接地式试验接地线组。特别注意试验接地线应尽量短，不要任意延长接地线，并在接地点在分压器处一点接地；
c. 试验时操作人员除接触按键外，不要触及控制箱金属外壳，否则在高压侧击穿时，可能引起危险，如果有条件，建议操作人员站在橡胶绝缘垫上工作；
d. 在试品被击穿时，控制箱可能返回上一级菜单或者复位，为保证继续测量的可靠性，请将仪器关断电源后检查系统接线是否规范以及被试品是否有烧伤痕迹或明显故障点，然后重新启动；

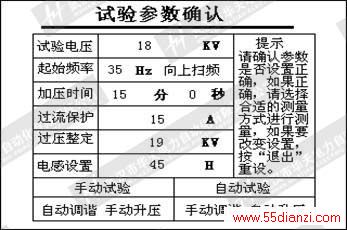

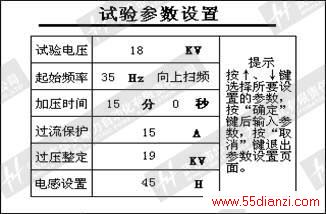

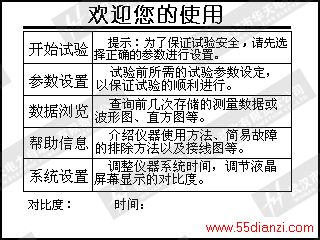

e. 当仪器开机后，进入《欢迎您使用》页面后，如果出现声音报警，可能出现①地线未接牢靠②参数设置错误，如果是地线未接，会弹出提示框，必须关机接好地线后再开机；如果是参数设置错误，则进入《仪器参数设置》页面，修改参数：“试验电压”的设置数值必须小于“过压整定”的值；“起始频率”的设定值必须大于等于30，小于等于300；“过流保护”的数值必须大于等于3；“过压整定”的数值大于等于5；

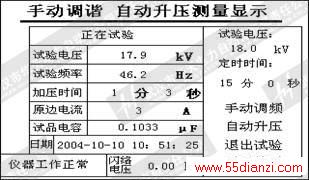

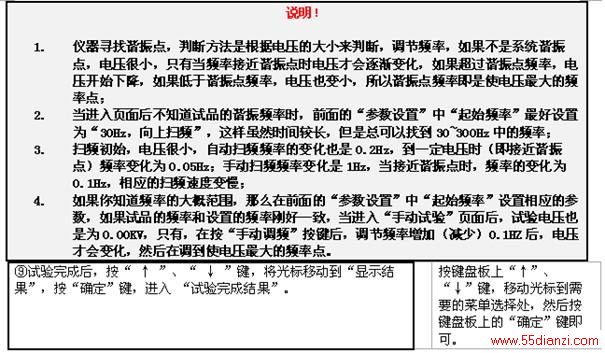

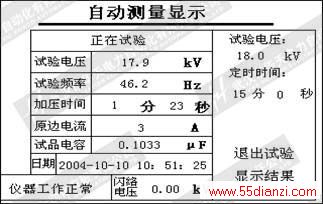

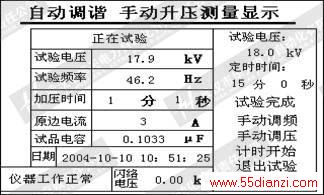

f. 进入“自动调谐 手动调压”页面后，仪器在自动找到谐振点后，在液晶右中会出现“扫频结束”标志；

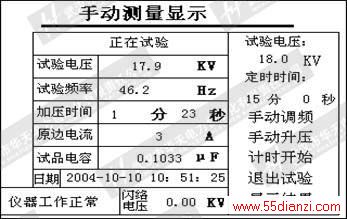

g. 在“手动试验”的页面，在手动调频时，随着频率的变换，不仅电压要变化，而且电容值也变化，当频率找到后，电容量也定了下来。
4.4.5 关于保护功能的说明：
a. 过流保护：当控制箱输出电流超过设定值后，控制箱关闭输出并拌有报警声，最小设定值3A；
b. 高压过压保护：当试验电压超过“过压整定”值后，控制箱关闭输出并拌有报警声；
c. 失谐保护：当有高压输出时，高压回路突然因试品击穿或其它原因而失谐，控制箱关闭输出,并记录下闪络电压值。以上保护功能动作后，必须复位后再开机；
d. 零位保护：仪器升压前处于零位状态；

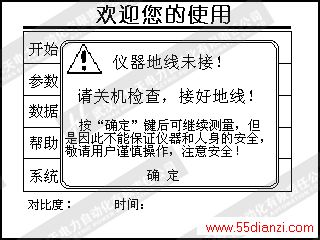

e. 接地线判断：仪器开机后，进入《欢迎您使用》页面后，即开始判断，如果地线未接（接触不牢靠），仪器以报警声告之并出现提示框。
4.5.6 kVA控制箱（BPY-HT6/1）的操作说明：
为了帮助新用户了解BPXZ-HT系列谐振的6kVA控制箱（）的软件操作，这一章就对屏幕菜单进行介绍。
