应用（以110/0.5为例说明，其余类推）：110kV CVT 主电容量有0.02uF、0.015uF、0.01uF、0.005uF，也有极少数0.04 uF和0.007 uF的，最常用的是0.02 uF、0.015uF和0.01 uF，大约占了110kV CVT总安装数的95％。40kV 0.5A 254H固定电抗器两台串联刚好与0.02 uF的电容谐振，所以，在两台40kV 0.5A 254H固定电抗器串联的条件下，只要能够使得被试电容量为0.02uF就能达到谐振。根据不同电容量的CVT，可以采取下列方式进行：
a.110kV 0.02uF CVT 单个CVT串联谐振
b.110kV 0.015uF CVT 将80kV 5000pF交流电容器并联在被校CVT上
c.110kV 0.01uF CVT 将两组CVT并联
d.110kV 0.005uF CVT 将三组CVT并联，然后在并联上80kV 5000pF交流电容器
e.110kV 0.007uF CVT 将三组CVT并联
优点分析：
a. 没有了机械调节装置，减少了现场调试工作
b. 没有了机械运动部分固定不紧带来的噪声
c. 减轻了体积和重量，方便现场使用
d. 电抗器线性度很好，没有了电压陡升现象
e. 增长了使用寿命
4.1 仪器使用电源
4.1.1 电源： 50Hz~ 60Hz 200V ~240V /35A,从仪器面板上的IEC插座接入电源电压。IEC插座配有保险丝
4.1.2 BPY-HT6/1操作箱在上电后液晶点亮显示，10秒钟后，延时继电器动作，此时显示开关电源正常工作（在延时继电器未动作前不要进行试验）。
4.1.3 BPY-HT6/1操作箱,确认仪器两侧开孔处的风扇在工作可排出气体。风扇电源由+12VSMPS提供。如果BPXZ-HT系列控制箱正常工作但风扇不动作, BPXZ-HT控制箱内的功率模块的温度会不断上升，建议立即更换风扇。
4.2 设置、测量键盘：
4.2.1 “ ↑ ”键可移动光标向上、向左；“ ↓ ”键可移动光标向下、向右。具体使用在下面操作步骤中说明；
4.2.2 “0”～“9”键使用时只需按一下，就可将数字输入；下半部“A”～“Z”的26个英文字和“＋”、“－”、“/”、“*”、“?”的特殊字符使用时，从左至右分别连着按一下、二下、三下、四下、五下，就可将这些英文字和特殊字符输入。在输入时因考虑输入稳定，所以响应较慢，请输入一位后，稍等一下，显示后再输下一位。如果该位输错了，只须按“ ↑”键，退回前一位后重输就是；
4.2.3 “上页”、“下页”是屏幕翻页使用，与“取消”、“确定”、“复位”键在下面操作步骤中说明使用方法。

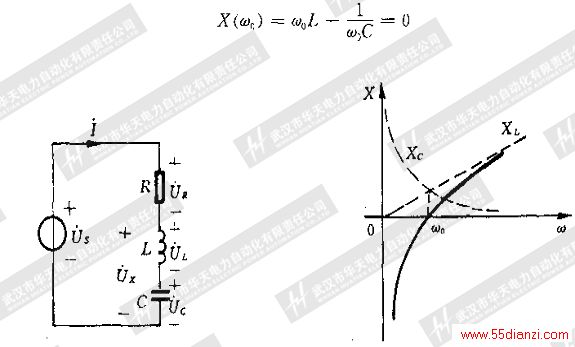

4.3 工作原理：谐振是由R、L、C元件组成的电路在一定条件下发生的一种特殊现象。首先，我们来分析R、L、C串联电路发生谐振的条件和谐振时电路的特性。图1所示R、L、C串联电路，在正弦电压U作用下，其复阻抗为：
式中电抗X＝Xl—Xc是角频率ω的函数，X随ω变化的情况如图2所示。当ω从零开始向∞变化时，X从﹣∞向﹢∞变化，在ω＜ωo时、X＜0，电路为容性；在ω＞ωo时，X＞0，电路为感性；在ω＝ωo时
图1--------------------------------------------------图2
此时电路阻抗Z(ωo)＝R为纯电阻。电压和电流同相，我们将电路此时的工作状态称为谐振。由于这种谐振发生在R、L、C串联电路中，所以又称为串联谐振。式1就是串联电路发生谐振的条件。由此式可求得谐振角频率ωo如下：
谐振频率为
由此可知，串联电路的谐振频率是由电路自身参数L、C决定的．与外部条件无关，故又称电路的固有频率。当电源频率一定时，可以调节电路参数L或C，使电路固有频率与电源频率一致而发生谐振；在电路参数一定时，可以改变电源频率使之与电路固有频率一致而发生谐振。
4.3.1 串联谐振的品质因数：
串联电路谐振时，其电抗X(ωo)＝0，所以电路的复阻抗
呈现为一个纯电阻，而且阻抗为最小值。谐振时，虽然电抗X＝XL—Xc=0，但感抗与容抗均不为零，只是二者相等。我们称谐振时的感抗或容抗为串联谐振电路的特性阻抗，记为ρ，即:
ρ的单位为欧姆，它是一个由电路参数L、C决定的量，与频率无关。工程上常用特性阻抗与电阻的比值来表征谐振电路的性能，并称此比值为串联电路的品质因数，用Q表示，即:
品质因数又称共振系数，有时简称为Q值。它是由电路参数R、L、C共同决定的一个无量纲的量。
4.3.2 串联谐振时的电压关系
谐振时各元件的电压分别为:
即谐振时电感电压和电容电压有效值相等，均为外施电压的Q倍，但电感电压超前外施电压900，电容电压落后外施电压900，总的电抗电压为0。而电阻电压和外施电压相等且同相，外施电压全部加在电阻R上，电阻上的电压达到了最大值。
在电路Q值较高时，电感电压和电容电压的数值都将远大于外施电压的值，所以串联谐振又称电压谐振。
4.3.3 调频式串联谐振原理图：
先由变频器经过励磁变压器向主谐电路送入一个较低电压Ue，调节变压器的输出频率，当频率满足f=1/2π√LC条件时，电路即达到谐振状态。此时在较小的励磁电压下，使被试品Cx上产生几十倍于Ue的电压Ucx。谐振时，被试品上的电压与电流的关系为：Ucx=1/（ωCx）,输出电压Ucx与励磁电压Ue之比为试验回路的综合品质因数Q：Q=Ucx/Ue
从上述工作原理可以看出：
a. 品质因数越高，所需的电源容量越小。
b. 谐振电抗器L与被试电缆Cx处于谐振状态，此电路形成一个良好的滤波电路，故输出电压Ucx为良好的正弦波形。 c. 被试电缆发生击穿时，失去谐振条件，高压电路和低压电源回路的带暖流反而减小，故绝缘击穿处的电弧不会将故障点扩大，便于检修。
4.4 2.5kVA控制箱（BPY-HT2/1）的操作说明：
为了帮助新用户了解BPXZ-HT系列谐振的2.5kVA控制箱(BPY-HT2/1)的软件操作，这一章就对屏幕菜单进行介绍。

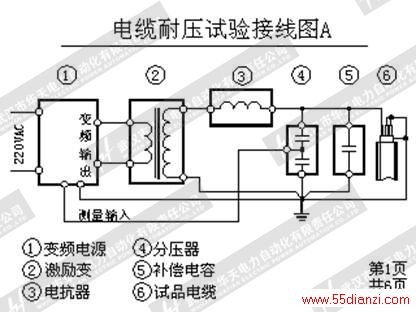

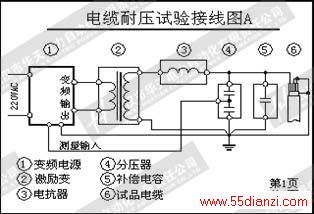

4.4.1 测试接线示意图
