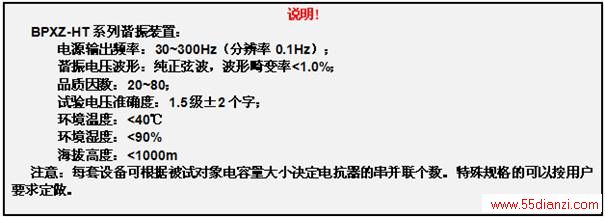

控制箱：2.5kW
电抗器：22kV/1A三台
励磁变：3kVA
分压器：60kV
适用范围：10kV电缆≤2.2kM (300mm2) 22kV3A；35kV电缆≤500M (300mm2) 54kV1A
3.1.4 BPXZ－HT22/54－132变频谐振升压系统
控制箱：6kW
电抗器：22kV/2A三台
励磁变：4.2kVA
分压器：60kV
适用范围： 10kV电缆≤4.5kM (300mm2) 22kV6A；35kV电缆≤1000M (300mm2) 54kV2A
3.1.5 BPXZ－HT22/54－198变频谐振升压系统
控制箱：6kW
电抗器：22kV/1A三台, 22kV/2A三台
励磁变：6.3kVA
分压器：60kV
适用范围： 10kV电缆≤6.5kM (300mm2) 22kV9A
35kV电缆≤1.5kM (300mm2) 54kV3A
3.1.6 BPXZ－HT22/54－264变频谐振升压系统
控制箱：10kW
电抗器： 22kV/2A六台
励磁变：8.4kVA
分压器：60kV
适用范围： 10kV电缆≤8.5kM (300mm2) 22kV12A；35kV电缆≤2kM (300mm2) 54kV4A
3.1.7. BPXZ－HT22/54－330变频谐振升压系统
控制箱：10kW
电抗器： 22kV/1A三台,22kV/2A六台
励磁变：10.5kVA
分压器：60kV
适用范围： 10kV电缆≤10kM (300mm2) 22kV9A；35kV电缆≤2.5kM (300mm2) 54kV3A
3.1.7 BPXZ－HT22/54－396变频谐振升压系统
控制箱：13kW
电抗器：22kV/2A九台
励磁变：12.6kVA
分压器：60kV
适用范围： 10kV电缆≤12kM (300mm2) 22kV9A；35kV电缆≤3kM (300mm2) 54kV3A
3.2 GIS及电缆类：
3.2.1 BPXZ-HT100/200－200变频谐振升压装置
控制箱：10kW
电抗器：35kV/1A六台
励磁变：8kVA
分压器：200kV
适用范围：110GIS≤15个隔断；110kV电缆≤550M（400mm2）；35kV电缆≤1.8kM（300mm2）
3.2.2 BPXZ-HT100/200－150变频谐振升压装置
控制箱：10kW
电抗器：35kV/0.75A六台
励磁变：8kVA
分压器：200kV
适用范围：110GIS≤12个隔断； 110kV电缆≤400M（400mm2）；35kV电缆≤1.3kM（300mm2）
3.3 变压器及电缆类：
3.3.1 BPXZ-HT22/54/90-66变频谐振升压装置
控制箱：2.5kW
电抗器：22kV/0.5A六台
励磁变：2.5kVA
分压器：100kV
适用范围：45～300Hz条件下
a. 110kV及其以下中性点分级绝缘的电力变压器
b. 35kV及其以下所有电力变压器
c. 220kV容量不大于240MVA的所有中性点分级绝缘的电力变压器
d. 10kV电缆≤1000M（300mm2）
e. 35kV电缆≤250M（300mm2）
3.3.2 BPXZ-HT22/54/90-55变频谐振升压装置
控制箱：2.5kW
电抗器：22kV/0.5A五台
励磁变：2.5kVA
分压器：100kV
适用范围：45～300Hz条件下
a. 110kV及其以下中性点分级绝缘的电力变压器
b. 35kV及其以下所有电力变压器
c. 220kV容量不大于240MVA的所有中性点分级绝缘的电力变压器
d. 10kV电缆≤800M（300mm2）
e.35kV电缆≤130M（300mm2）
3.4 发电机及电缆类：
3.4.1 TFL-HT18/36-108变频谐振升压装置
控制箱：8kW + 电抗器：18kV/1.5A两台,18kV/0.75A两台,36kV/0.75A一台
励磁变：8kVA
分压器：60kV
适用范围：0.27uF及其以下电容量发电机,发电机出口封闭母线
3.4.2 TFL-HT18/36-135变频谐振升压装置
控制箱：9kW
电抗器：18kV/1.5A两台, 18kV/0.75A四台,36kV/0.75A一台
励磁变：9kVA
分压器：60kV
适用范围：0.33uF及其以下电容量发电机
发电机出口封闭母线

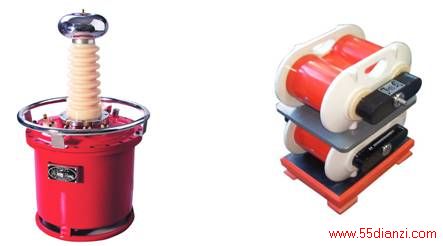

3.5 CVT校验类：
随着CVT（电容式电压互感器）技术的不断成熟， CVT得到不断的推广。采用传统的方式对CVT进行校验，由于CVT的主电容量比较大，一般为0.005~0.02uF，因此，对试验电源的容量要求就很高，通常为几十上百千伏安甚至几百千伏安，现场往往难得找到这么大容量的电源，而且，这么大容量的电源重量为好几百公斤甚至好几吨，不易于搬动，不易于现场试验。因此，我们采用了串联谐振的原理，采用了无极手动调感的技术，研发出了新一代的CVT校验专用工频串联谐振升压装置，使得所需电源、试验设备体积和重量几十倍的下降，方便的满足35kV、66kV、110kV、220kV、330kV、500kV电压等级各类型CVT校验的升压要求。该系列装置采用多节电抗器串联的方式，体积小、重量轻，接线操作简单，是电力计量、高压测试专业人员理想的新型换代产品。
使用环境要求：
环境温度：10℃~+40℃
相对湿度：≤90%
技术指标：
工作频率：50Hz
输入电压：AC220(单相)
输出电压波形失真度：优于0.5%
额定输入容量： 5kVA(2台电抗器)
5kVA(4台电抗器)
10kVA(6～8台电抗器)
额定输入电压： 220V
额定输入电流： 22.7A/45.4A
额定输出电压： 76.2kV (2台电抗器)
152.4kV(4台电抗器)
209.6kV(6台电抗器)
303.1 kV(8台电抗器)
额定输出电流： 0.5A/1A
单台电抗器耐压：40kV
单台电抗器容量：20kVA
单台电抗器重量：50kg

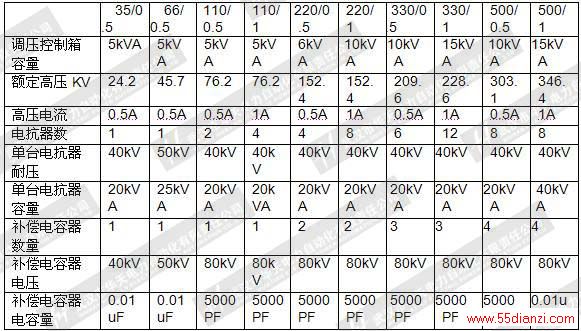

主要配置（可调电抗器型）：
要适用范围说明：
注：电力系统常用的型号为：XZB(C)-HT110/0.5、XZB(C)-HT 220/0.5、XZB(C)-HT 330/0.5、XZB(C)-HT 500/0.5

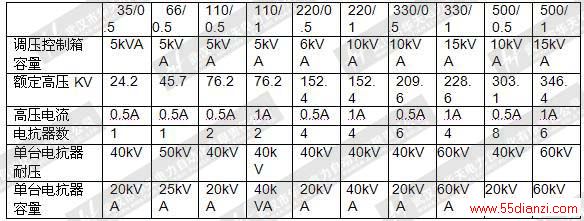

固定电抗器型CVT校验用串联谐振升压装置配置及应用配置：
