什么是HK型开启式负荷开关
点击数:7752 次 录入时间:03-04 12:00:35 整理:http://www.55dianzi.com 低压电器
HK型开启式负荷开关俗称闸刀或胶壳刀开关,由于它结构简单、价格便宜、使用维修方便,故得到广泛应用。该开关主要用作
电气照明电路和电热电路、小容量
电动机电路的不频繁控制开关,也可用作分支电路的
配电开关。

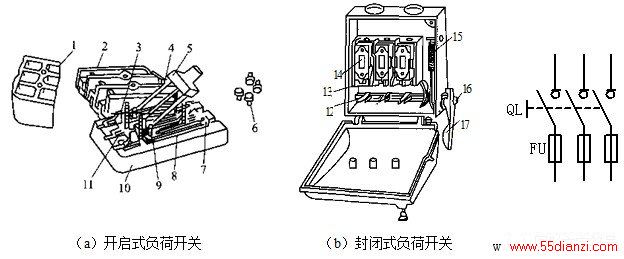

胶底瓷盖刀开关由熔丝、触刀、触点座和底座组成,如图1-5(a)所示。此种刀开关装有熔丝,可起短路保护作用。
1—上胶盖 2—下胶盖 3—插座4—触刀
12—触刀 13—插座 14—熔断器
5—操作手柄 6—固定螺母7—进线端
15—速断弹簧 16—转轴
8—熔丝9—触点座10—底座11—出线端 17—操作手柄
闸刀开关在安装时,手柄要向上,不得倒装或平装,以避免由于重力自动下落而引起误动合闸。接线时,应将
电源线接在上端,负载线接在下端,这样拉闸后刀开关的刀片与电源隔离,既便于更换熔丝,又可防止可能发生的意外事故。
