凸轮控制器的结构原理示意图及图形符号

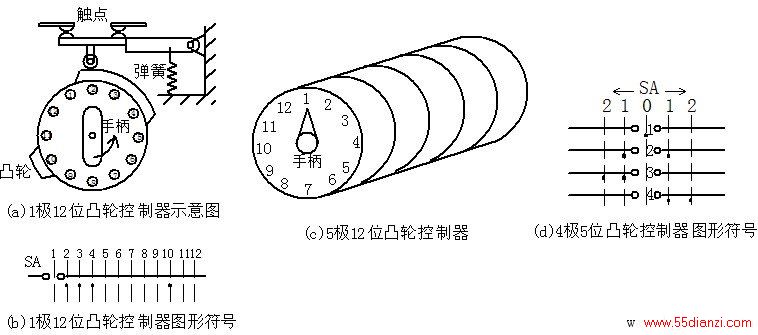

控制器是一种手动操作，直接控制主电路大电流（10A～600A）的开关电器。常用的控制器有KT型凸轮控制器、KG型鼓型控制器和KP型平面控制器，各种控制器的作用和工作原理基本类似，下面以常用的凸轮控制器为例进行说明。 凸轮控制器是一种大型的手动控制器，主要用于起重设备中直接控制中小型绕线式异步电动机的起动、停止、调速、换向和制动，也适用于有相同要求的其他电力拖动场合。 凸轮控制器主要由触头、转轴、凸轮、杠杆、手柄、灭弧罩及定位机构等组成。图1-9为凸轮控制器的结构原理示意图及图形符号。凸轮控制器中有多组触点，并由多个凸轮分别控制，以实现对一个较复杂电路中的多个触点进行同时控制。由于凸轮控制器中的触点多，每个触点在每个位置的接通情况各不相同，所以不能用普通的常开常闭触点来表示。图1-9（a）所示为1极12位凸轮控制器示意图，图1-9（b）所示图形符号表示这一个触点有12个位置，图中的小黑点表示该位置触点接通。由示意图可见，当手柄转到2、3、4和10号位时，由凸轮将触点接通。图1-9（c）所示为5极12位凸轮控制器，它是由5个1极12位凸轮控制器组合而成。图1-9（d）所示为4极5位凸轮控制器的图形符号，表示有4个触点，每个触点有5个位置，图中的小黑点表示触点在该位接通。例如，当手柄打到右侧1号位时，2、4触点接通。 由于凸轮控制器可直接控制电动机工作，所以其触头容量大并有灭弧装置。凸轮控制器的优点为控制线路简单、开关元件少、维修方便等，缺点为体积较大、操作笨重、不能实现远距离控制。目前使用的凸轮控制器有KT10、KTJl4、KTJl5及KTJl6等系列。
