①当
电气设备发生漏电时，出现两种异常现象：
一是，三相电流的平衡遭到破坏，出现零序电流；
二是，正常时不带电的金属外壳出现对地电压（正常时，金属外壳与大地均为零电位）。
②零序电流互感器的作用漏电保护器通过电流互感器检测取得异常讯号，经过中间机构转换传递，使执行机构动作，通过开关装置断开
电源。 电流互感器的结构与
变压器类似，是由两个互相绝缘绕在同一铁心上的线圈组成。当一次线圈有剩余电流时，二次线圈就会感应出电流。
③漏电保护器工作原理 将漏电保护器安装在线路中，一次线圈与电网的线路相连接，二次线圈与漏电保护器中的脱扣器连接。 当用电设备正常运行时，线路中电流呈平衡状态，互感器中电流矢量之和为零（电流是有方向的矢量，如按流出的方向为“＋”，返回方向为“－”，在互感器中往返的电流大小相等，方向相反，正负相互抵销）。由于一次线圈中没有剩余电流，所以不会感应二次线圈，漏电保护器的开关装置处于闭合状态运行。 当设备外壳发生漏电并有人触及时，则在故障点产生分流，此漏电电流经人体?大地?工作接地，返回变压器中性点（并未经电流互感器），致使互感器申流入、流出的电流 出现了不平衡（电流矢量之和不为零），一次线圈申产生剩余电流。因此，便会感应二次线圈，当这个电流值达到该漏电保护器限定的动作电流值时，自动开关脱扣，切断电源。
三相四线制供电系统的漏电保护器工作原理示意图。图中TA 为零序电流互感器, TL 为主开关,GF为分励脱扣器线圈。
在被保护电路工作正常, 没有发生漏电或触电的情况下, 由基尔霍夫定律可知, 通过TA 一次侧的电流相量和等于零, 即：I1+I2+I3+IN=0。这样TA 的二次侧不产生感应电动势, 漏电保护器不动作, 系统保持正常供电。
漏电保护器电气原理
当被保护电路发生漏电或有人触电时, 由于漏电电流的存在, 通过TA 一次侧各相负荷电流的相量和不再等于零, 即：I1+I2+I3+IN≠0产生了漏电电流。在铁心中出现了交变磁通，在交变磁通作用下, TL二次侧线圈就有感应电动势产生, 此漏电信号经中间环节进行处理和比较, 当达到预定值时, 使主开关分励脱扣器线圈GF 通电, 驱动主开关TL 自动跳闸, 迅速切断被保护的供电电源，从而实现保护。用于单相回路及三相三线制的漏电保护器的工作原理与此相同, 不再诉述。
我们把根据故障电流动作的漏电保护器叫电流型漏电保护器，根据故障电压动作的漏电保护器叫电压型漏电保护器。由于电压型漏电保护器结构复杂，受外界干扰动作特性稳定性差，制造成本高，现已基本淘汰。目前国内外漏电保护器的研究和应用均以电流型漏电保护器为主导地位。
电流型漏电保护器是以电路中零序电流的一部分（通常称为残余电流）作为动作信号，且多以
电子元件作为中间机构，灵敏度高，功能齐全，因此这种保护装置得到越来越广泛的应用。电流型漏电保护器的构成分四部分：
1). 检测元件：检测元件可以说是一个零序电流互感器。被保护的相线、中性线穿过环形铁心，构成了互感器的一次线圈N1，缠绕在环形铁芯上的绕组构成了互感器的二次线圈N2，如果没有漏电发生，这时流过相线、中性线的电流向量和等于零，因此在N2上也不能产生相应的感应电动势。如果发生了漏电，相线、中性线的电流向量和不等于零，就使#$上产生感应电动势，这个信号就会被送到中间环节进行进一步的处理。
2). 中间环节：中间环节通常包括放大器、比较器、脱扣器，当中间环节为电子式时，中间环节还要辅助电源来提供电子电路工作所需的电源。中间环节的作用就是对来自零序互感器的漏电信号进行放大和处理，并输出到执行机构。www.55dianzi.com
3). 执行机构：该结构用于接收中间环节的指令信号，实施动作，自动切断故障处的电源。
4). 试验装置：由于漏电保护器是一个保护装置，因此应定期检查其是否完好、可靠。试验装置就是通过试验按钮和限流电阻的串联，模拟漏电路径，以检查装置能否正常动作。
1、这个内容是老《安全用电》书上的内容，过时了，没有应用了；
2、现在的漏电保护器，是检测剩余电流实现漏电保护的，原理是基尔霍夫电流定律！

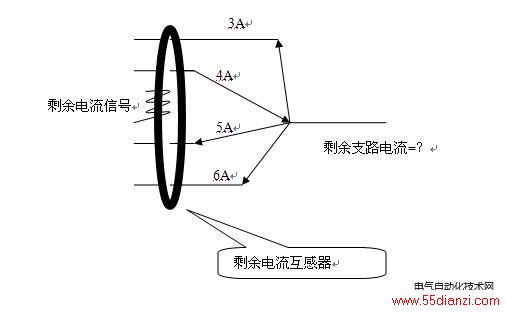

3、如图，只要对通过剩余电流互感器的各支路电流求和就知道剩余支路的电流大小和方向！
3A-4A-5A-6A =-14A，所以剩余支路的电流为14A，流入节点；
4、RCD剩余电流漏电保护器，使用这么多年，至今中国的教科书上没有正确的阐述！！！
1、你可以把一个工厂、一个车间、一栋楼房、一户人家、……看成一个节点；
2、进入这个节点的所有电源线看成关于这个节点的支路；
3、当所有电源线穿过剩余电流互感器时，如果有漏电流，漏电流就是一条关于节点的一条剩余支路；
4、那么所有电源线的各支路电流的代数和就等于剩余支路漏电流；
5、剩余电流互感器，是对穿过他的支路电流求和的，也就是检测剩余支路电流的，只要你把要检测的支路电流作为剩余支路，也就是不穿过互感器的支路；
6、当发生短路时，短路电流总是在电源线之间，不是剩余支路电流，所以剩余电流互感器检测不到，所以RCD剩余电流保护器短路时不动作，包括缺相、电流不平衡等都不会动作；
1、RCD漏电保护器，不是直接检测漏电流或漏电电压的；
2、RCD剩余电流漏电保护器，是运用节点电流定律，对通过它的支路电流求和，知道漏电电流的；
3、由于它可以检测几个毫安的漏电流，所以非常灵敏，可以有效的防止人身触电事故的发生，所以供电系统极力推广漏电保护方式；
4、但是正常供电下，几个毫安的漏电电流是随时随地可以发生的，用它做总漏电保护，是很不适宜的，总是会经常造成大面积停电事故，造成不能正常供电的问题；
5、实践证明，把漏电保护器用于总保护是个错误；
6、漏电保护用与一机一闸的末级保护，才是行之有效的方式；
7、所以建议实行漏电末级保护，取消漏电总保护措施！
8、事实上，前些年实行的漏电总保护器，由于经常无故障停电事故，被
电工私自解除了保护信号！
1、漏电保护器接线的原则就是，有关用电设备的电源线都必须通过漏电保护器；
2、漏电保护器接线的原则就是，有关用电设备的电源线都必须通过漏电保护器，保护PE线不通过漏电保护器；
3、例如工作零线N 属于设备用电的电源线，要通过漏电保护器；
4、如果用电设备的电源线没有通过漏电保护器，设备运行电流就会被检测而跳闸；
5、如果保护线PE通过漏电保护器，设备漏电时漏电流不会被检测而不跳闸保护；
1、漏电保护器选型时，动作电流不是越小越好，一定要大于设备正常漏电流的2-3倍；
2、漏电保护只是保护的一个项目，不能用之替代短路、过载、缺相、不平衡电流的保护；
3、漏电保护主要是防止人身意外触电事故，不能替代短路、过载等电器防火措施，要明确它的保护功能和作用；
