自1988年以来，建设部连续发布了多个关于建筑施工安全技术的规范、标准，这些规范、标准的颁布和实施，对建筑行业的安全生产起到了极为显著的指导和规范作用。特别是《施工现场临时用电安全技术规范》(JGJ46—88)颁布实施以来，触电事故大幅度下降，施工现场的用电管理明显改善。2005年建设部对在原规范基础上进行了修订，颁布了《施工现场临时用电安全技术规范》(JGJ46-2005)。过去仅次于高处坠落的触电伤害，事故率已明显降低，在部分城市的部分年份，有的已经杜绝了触电事故。其主要原因是新《规范》颁布实施以来，施工用电的管理进一步规范，其中漏电保护器(以下简称保护器)的普及和正确使用功不可没。然而我们在安全检查过程中也看到，不少工地因接线错误而造成的保护器失灵问题仍然比较突出，应当引起我们足够重视。
为此，我们将已经发现的保护器错误接线种类，及其可能造成的危险后果整理分析如下，供同行参考和专家批评指正。

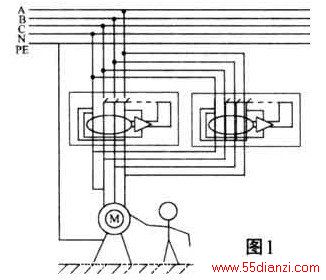

一、漏电保护器并联(如图1)
出现保护器并联的现象，一般有两种情况：一是个别工程用电量大，暂时买不到额定电流与之匹配的保护器；二是大容量的保护器价格高，而使用小容量的保护器并联，费用则相对较低。
后果分析：首先，保护器并联接线时·，两个保护器的动作电流不可能绝对相等，跳闸的时间就会有先有后，从而导致动作时间延长。其次，在并联接线状态下，当一个保护器失灵时，系统将无法保证安全。当系统漏电时，虽然一个保护器动作了，而失灵的保护器不跳闸，主回路仍然带电，起不到保护作用。另外，由于工作零线混用，会引起误跳闸现象。

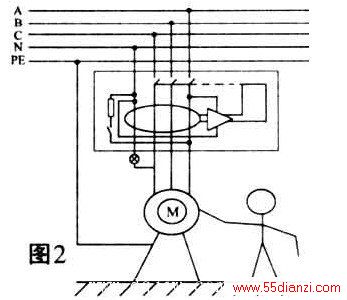

二、工作零线断线(如图2)
这是一种比较危险的现象。当工作零线在电源侧断线时，保护器的负荷侧零线将会带电。一是因为220V的电源会通过放大器的电源串到零线上使零线带电；二是如果保护器带有单相负荷，电源会通过负载串到零线上，对用电人员造成人身伤害。三是由于零线断线，放大器无工作电源，当回路发生漏电时，无法跳闸。

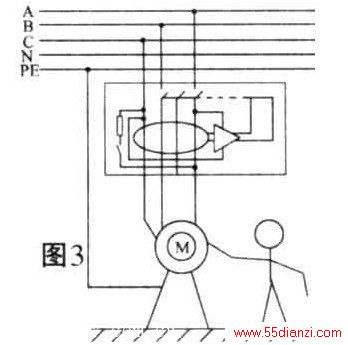

三、工作零线端子代替相线端子使用(如图3)
发生这种情况的主要原因，是原来的漏电保护器触头或端子，有一相因负荷过大或接触不良被烧坏，操作人员违章作业将相线接在零线端子上，违章使用。
可能造成的不良后果是：①用电设备将会有一相长期带电(如图3中的C相)。因为工作零线在经过漏电保护器内部时，没有设置断开触点，进出端子是直接联通的。②漏电保护器为220V跳闸电源时，会将放大器烧坏；漏电保护器为380V跳闸电源时，可能会因缺一相电而无法跳闸。两种情况的结果都是使漏电保护器的保护功能失灵。③检修设备时，可能会因有一相电源断不开而出现触电事故。
四、工作零线不接，进出线端子悬空(如图4)
这种情况多出现在对焊机的漏电保护器上。由于电流很大，把电缆芯线两根并一根，造成芯线数量不够，就把工作零线省了。如果保护器内部放大器用的是相线与工作零线间的电源，不接零就没有220V跳闸电源，漏电保护器不起作用。

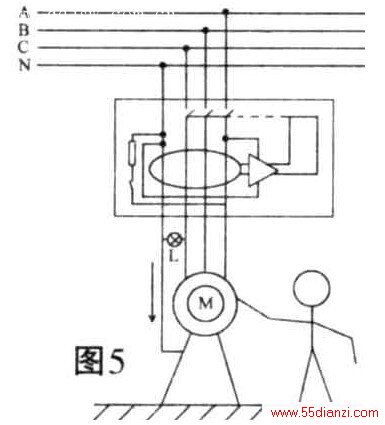

五、工作零线接地(设备外壳，如图5)
四极漏电保护器带有单相荷载时，如果工作零线接地或接设备外壳，工作电流就会有一部分沿着接地点流出，而不经过零序互感器回流。零序互感器会检测出这部分流人接地点的电流，并驱动跳闸机构切断回路电源，这样就造成系统无法正常工作，产生误动作。
六、保护零线当工作零线使用(如图6)
在正常情况下，保护零线是没有电流通过的(泄漏电流忽略不计)。如果在四极漏电保护器系统中有单相荷载，而且跨接在相线与保护零线之间，单相设备一启动，漏电保护器就会跳闸，系统将无法正常工作。图6中标出的电流方向，单相荷载为“漏电电流”提供了一个通路。
七、保护零线不与变压器中性点连接(如图7)
图7中的“保护零线"PE实际上是保护接地。这种情况常出现在总配电箱的漏电保护器前端。当施工现场电源变压器与其他用户共用时，其他用户没有采用TN—S接零保护系统。进入施工现场总配电箱的电缆，在总箱漏电保护器前端，零线应分为两根，其中，一根做保护零线PE，另一根进入总箱漏电保护器，从总箱漏电保护器出来就成为工作零线。按照图7的接线，如果与其他用户共用一个低压系统，就造成了一部分设备采用保护接地，另一部分设备采用保护接零的违章现象，这是《施工现场临时用电安全技术规范》第4．1．3条所明令禁止的。原因是“PE”在漏电保护器的前端没有与零线连接而只做了接地，“PE”是假的。
八、保护器部分输出线与其他线路混用(如图8)
造成这种情况的主要原因是：非电工人员乱接电线。分析：(1)保护器输出的相线与非本保护器输出的工作零线组成的单相220V电源，只要有负载电流流过，保护器就会跳闸，造成系统无法正常工作，还会影响到与其相关的保护器。(2)如果负载能工作，说明保护器已经失灵，不起保护作用了。
九、相线缺相不接(如图9)
对焊机、电焊机电源为两相380V，有一相端子不用就被省略了。当保护器内部工作电源为380V时，就可能有一端正巧接在被省略的电源线上，会造成跳闸回路无工作电源，使保护器失灵。
