220交流接触器接线图

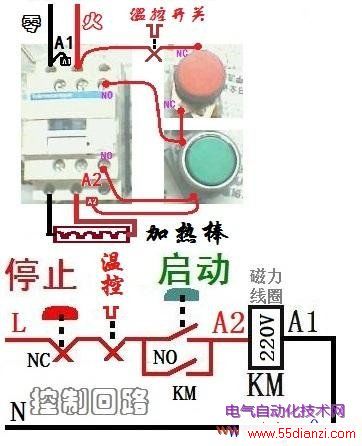

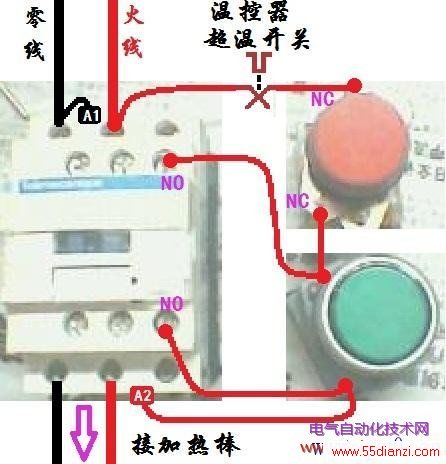

温控器电源直接220伏，常闭触点【超温断开触点】串联到控制回路中。另图中NO为常开，NC为常闭
回答人的补充 2009-12-12 14:09

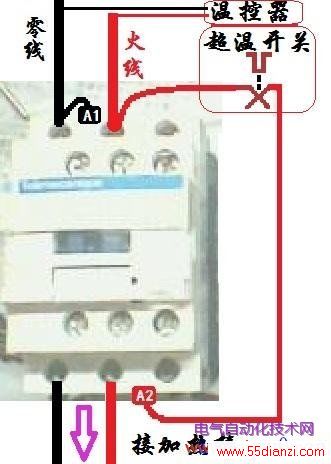

如果您不接开关按钮而用温控器直接控制的话，电源零线接A1 ，火线经过温控仪的超温断开触点【常闭】接到A2即可，这样通电即可加热，设定温度一到温控仪就会断开磁力线圈的电源，同时交流接触器切断加热棒电源，A1、A2为交流接触器磁力线圈的接线端
