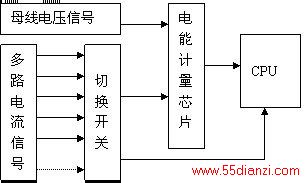

图 4
核心器件CPU选用飞思卡尔公司的MC9S08AW32型单片机，它是第一款基于高度节能型S08核的器件，片上资源丰富，抗干扰能力突出。内含32K字节用户程序空间，片上集成2048字节RAM，支持BDM片上调试功能，片内集成看门狗电路。
电能计量芯片采用ADI公司的高精度三相电能测量芯片ADE7758，适用于各种三相电路（不论三线制或者四线制）中测量有功功率、复功率、视在功率。该IC内嵌了高精度的模数转换器和固定模式的数字处理信号处理器（DSP），具有数字积分、数字滤波和具有众多实用电能监测、计量功能，是新一代高性能全数字电能表的理想芯片。
电子开关采用双四选一的CD4052高速电子开关。在单片机的控制下，实现在不同电流信号之间的高速切换。
多路电流信号经电子开关进入电能芯片，结合母线电压即可由电能芯片测得多个回路的各种电参量。
4.1 典型应用

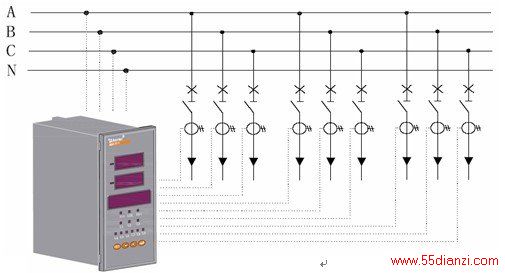

图5为AMC系列三相多回路智能监控单元的典型应用图。在应用中，出线回路中的3个三相负载的所有电参量测量都由1个AMC三相多回路监控单元来实现。并带有Modbus通讯输出，供用户远程监测和控制。
图5

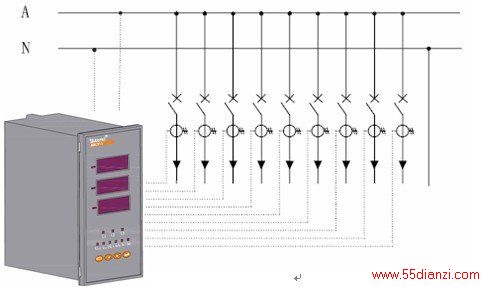

图6为AMC系列单相多回路智能监控单元的典型应用图。在应用中，出线回路中的9个单相负载的所有电参量测量都由1个AMC单相多回路监控单元来实现。并带有Modbus通讯输出，供用户远程监测和控制。
图6
4.2 应用案例

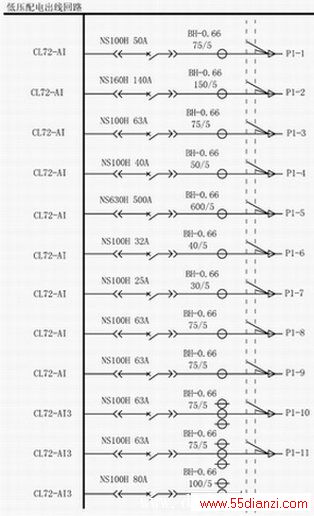

图7是江苏某广电大厦0.4kV低压配电出线图。在该设计图中，每个单相负载的电流测量采用CL72-AI（测量单相电流）表来实现，每个三相负载的电流测量由CL72-AI3
来实现（测量三相电流）。由图可以看出，
该出线回路总共要使用12个仪表。
图7

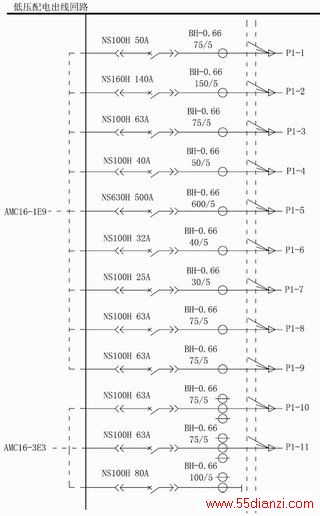

图8是采用AMC多回路监控单元后，针对图7系统所做的修改。由图8可以看出，1个AMC16-1E9代替了9个CL72-AI，1个AMC16-3E3代替了3个CL72-AI3，大大简化
了系统，并可同时检测母线电压、每个出线回路的电能，并可利用通讯接口，实现广电大厦的内部电能计量、考核、管理。
图8
AMC系列产品的功能强大，单个仪表能够测量多个回路负载的多种电参量。对比图7和图8两种设计方案，采用AMC系列多回路智能监控单元，能够大大简化系统的设计方案，与传统方案相比，降低用户的投资成本，方便了系统的接线、安装、调试、维护等优点。
参考文献：
1）《电力电测数字仪表原理与应用指南》 任致程，周中，中国电力出版社
2）《变配电所计算机监控系统工程实例》 黄阳，智能建筑电气技术，2006年7月第5卷第3期。
3）上海安科瑞电气有限公司，AMC系列多回路监控单元选型手册，2006。
