点击数：7781 次 录入时间：03-04 11:41:52 整理：http://www.55dianzi.com 低压电器
个多功能的智能仪表代替了多个仪表，1个多功能仪表集测量电流、电压、功率、电能和开关量输入输出于一体，并可进行组网通讯。该方案的优点是每路负载只需配置1个仪表即可实现对该路负载的所有电参量的测量和控制，组网方便，用户投资较方案1少，安装、维护、管理较为方便，测量的精度较高，实时性较强。缺点是一旦仪表出线故障则无法对该负载继续监控。
以上2中方案在智能配电出线回路中是常用的，但是，以上2中方案的缺点是显而易见的，投资成本太大是一个主要的缺点。且接线、安装、调试等都不方便。
2 AMC系列智能监控单元技术指标
AMC系列智能监控单元是针对出线回路中一般回路的监控要求，经过充分调研并结合实际需求开发的多回路智能配电监控装置。该监控单元分为单相和三相2大系列，其型号分类见表1。其技术指标见表2。外型及安装尺寸见图3，一般安装在配电柜内。

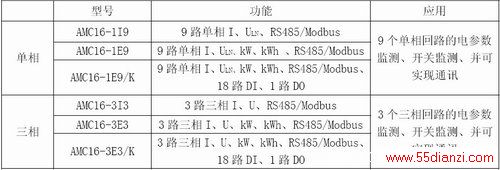

表 1

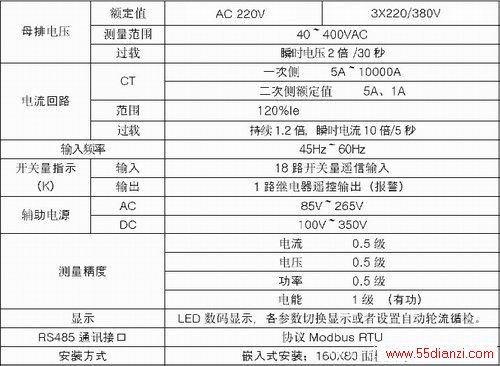

表 2 技术指标

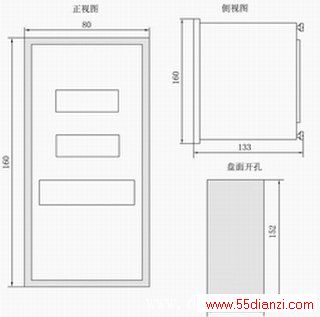

图 3
3 AMC系列智能监控单元的设计简介
AMC系列多回路智能监控单元的原理设计上，采用多个电子切换开关+1个电能计量芯片+1个CPU来实现对多个回路的监测。其原理框图见图4。
