现场总线在某化工厂低压配电自动化系统中的应用

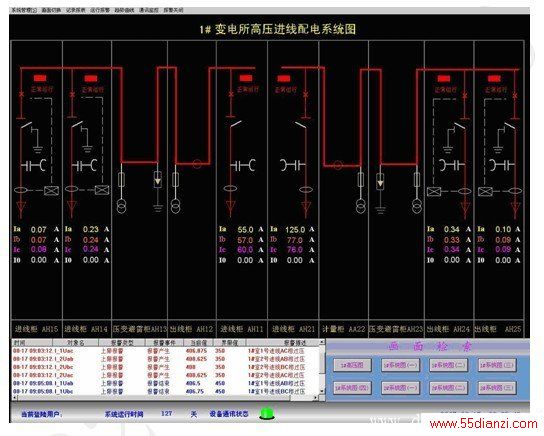

2000智能电力监控系统不仅能实现常规的“遥信”、“遥控”、“遥测”、“遥调”功能，还可以实现“遥设”功能。 l         遥信：实时对开关运行状态、保护工作等开关量进行监视。计算机实时显示和自动报警。 l         遥控：通过计算机屏幕选择相应的站号、开关号、合/分闸等信息，并在屏幕上将选择的开关状态反馈出来，确认后执行，实时记录操作时间、类型、合开关号等。 l         遥测：通过计算机实时对系统电压、电流、有功功率、无功功率、功率因数、超限报警、频率进行不断地采集、分析、处理、记录、显示曲线、棒图，自动生成报表。 l         遥调：用于有载变压器的调压升/降。 l         遥设：用于远方修改分散继电保护装置的定值、控制字；以及调整各种仪表的工作状态。 3.4 系统优点      （1）由于采用数字双向通信，一对双绞线或光纤完成诸多的信号传输功能，使得在该环节中的电缆、桥架、接线端子的用量减少到几乎为零，因此相应的安装工作量也大大减少。      （2）间隔层设备采用智能终端设备，电流、电压等信号在现场就就行高精度的AD变换，再以数字量的形式送入系统中，从而省略了变送器等中间变换环节，使系统采集的信号精度大大提高，节省了投资。      （3）智能终端设备还能在间隔层实现大量的逻辑、计算功能，可将许多以前在DCS中完成的工作下放到间隔层完成，实现真正意义上的分散控制，提高了系统的可靠性，而且系统可采集的信息量大大增加，操作人员在控制室就能实现监控系统对现场设备的在线监视、诊断、校验和参数整定。       （4）在工程建设中，由于系统组态简单，安装、运行、维修方便，分步调试能较快完成并及时投运。 3.5 系统部分界面 主接线图界面

电压、电流波形计数值显示界面，以及棒图、饼图的显示

4. 结束语     配电自动化系统采用现场总线方式进入化工厂计算机控制系统，充分发挥了智能电器的作用，改变过去只有重要电气量才能进入计算机系统的情况，使配电自动化系统运行更加安全可靠和便于维护，同时取消变送器，减少计算机I/O卡件，减少电缆工程量，便于分步调试和投运，有利于配电自动化系统的科学运行维护，降低了投资。相信该技术会在行业内得到更广泛的应用和深远的发展。   参考文献 [1] 上海安科瑞电气股份有限公司产品手册.2011.01版 [2] 冯冬芹等. 现场总线技术发展回顾. 自动化博览，2003 [3] 高伟. 计算机控制系统. 中国电力出版社，2000 [4] 唐涛等. 发电厂与变电站自动化技术及其应用. 中国电力出版社，2005
