功率因数自动补偿控制器品种及选型方法

点击数：7796 次录入时间：03-04 11:53:39 整理：http://www.55dianzi.com 低压电器

1、概述功率因数自动补偿控制器是用于低压配电系统进行无功功率补偿的专用控制器，可以与电压等级在400V以下的静态电容屏（柜）配套使用。输出路数有6、8、10、12四种规格。产品符合GB/T15576-2008国家标准，具有功能完善、运行稳定可靠、控制精度高等特点。功率因数自动补偿控制器具备RS485通讯接口，其所采样得到的电压、电流、频率、有功功率、无功功率、谐波含量、功率因数、温度可通过通讯接口传送到其它外部设备。具备过电压保护、欠流锁定、电网谐波过大保护功能。可选配开关量输入与温度控制，扩展开关量输入，能对外部中间控制接触器进行监控。温度控制能对电容屏（柜）降温风机进行自动控制。 2、国内主要品牌及型号国内生产功率因数自动补偿控制器厂家、型号品牌繁多，主要常见的产品有：深圳友邦怡电气JKWF-12D/16D型、JKWF-18E型无功补偿控制器；苏州无线电六厂PDKII无功补偿综合测控仪、JKL21AIII、JKL21AII、JKLD21II、JKG-6、JKG-8、JKG-10、JKGF-6A、JKGIIID、JKGF-8A、JKGF-10A、JKGIII-6、JKGIII-8、JKGIII-10、JKGIIIB-12无功补偿器；上海安科瑞ARC-6/J(R)、ARC-8/J(R)、ARC-10/J(R)、ARC-12/J(R)；杭州浙泰JKL5F-18、JKL7F-10、JKL7F-10K、JKL7F-12、JKL7F-18GF、JKL18F-12；新未来JKWB-12、JKWC+-12、JKWC+-10、JKWD-10、JKWF-12；上海精益JKW20、JKG20智能无功补偿控制器；金米勒EMR1100、RM9606、RM9806功率因数补偿仪，KVS电容补偿柜；诺基亚N-6、N-12功率因数控制器；施耐德NR6、NR12低压无功功率控制器；合肥英特YT-400功率因数自动补偿控制器；苏州万龙ST470无功补偿器；深圳华冠JKF型、JKFA、JKUA、JKU、JKFBF、JKGF型无功补偿控制器；ABB公司RVT-6、RVT-12、RVC-3、RVC-6、RVC-8、RVC-10、RVC-12功率因数控制器；英博电气BKU08/12、BKL08/12补偿控制仪等等。 3、技术参数额定工作电压交流220V±20%或380V±20% 本机消耗功率 ≤2W 电压取样信号 Ua相电压或Ubc线电压，交流0-450V，输入阻抗≥200kΩ 电流取样信号 Ia，交流0-5A，输入阻抗≤0.1Ω 投切模式手动投切、循环投切、顺序投切、通讯控制投切，可由用户自行设定介电强度交流AC3000V/min 50Hz 工作制连续工作输出触点容量继电器AC250V/2A或DC30V/5A，晶体管DC12V/20mA 开关量输入无源干接点净重约1kg 4、产品规格及功能 l 型号说明

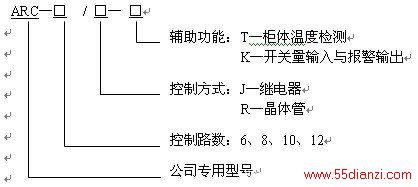

l 选型表型号性能 ARC-□/J(R) ARC-□/J(R)-K ARC-□/J(R)-T ARC-□/J(R)-KT 工作电源交流220V或交流380V 输出控制路数 6、8、10、12路可选输出类型 J表示继电器输出，R表示晶体管输出通讯口 RS485，MODBUS-RTU 电压采样 A相电压或BC线电压，输入电压范围交流0-450V 电流采样 A线电流，输入电流范围交流0-5A 开关量输入无 12路外部无源接点无 12路外部无源接点温度采样与控制无无 PT100采样与继电器控制输出 PT100采样与继电器控制输出报警输出无 1路继电器输出无 1路继电器输出 l 使用条件

Ø 海拔高度不超过2500米 Ø 周围环境温度为-25℃~60℃，24小时的平均温度不高于40℃ Ø 空气的相对湿度在25℃时不大于85％，不结露 Ø 周围环境无腐蚀性气体，无导电尘埃，无易燃易爆介质存在 Ø 工作的电网电压波动幅度不得大于±20％ Ø 安装地点无剧烈震动、无雨雪直接侵蚀 l 面板图示

编号名称功能 1 电源指示指示系统的工作电源 2 运行指示系统正常运行时闪动 3 功能按键选择操作菜单 4 下降按键设定数据下降 5 上升按键设定数据上升 6 确定按键进入下一级菜单 7 显示功能指示当前数据显示内容 8 状态显示显示当前工作状态 9 投切指示指示当前每路开关的投切 10 数据显示显示具体数据

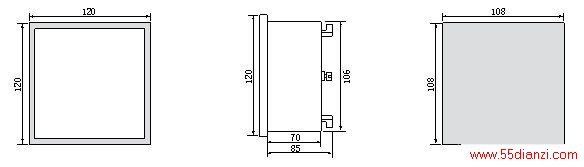

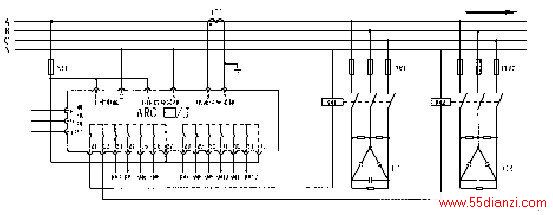

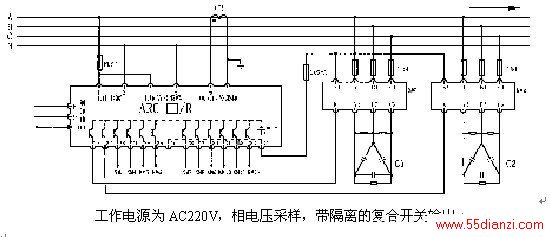

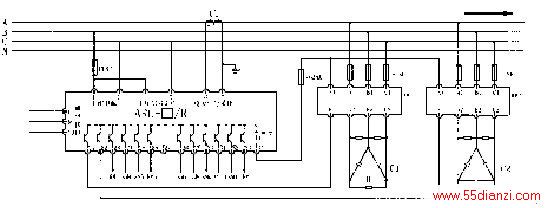

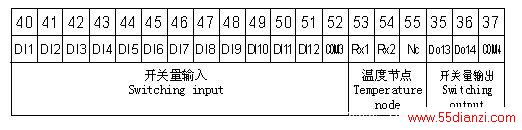

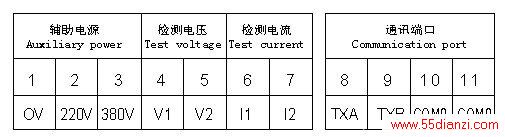

l 外形及尺寸(mm) 正视图视图盘面开孔
