智能低压电动机保护器品种及选型方法

智能低压电动机保护器品种及选型方法

点击数:7696 次   录入时间:03-04 11:44:59   整理:http://www.55dianzi.com   低压电器
                                          侧视图                                        盘面开孔      *互感器 同ARD2互感器部分 5.2.4  接线端子

辅助电源                           电压信号输入                           电流信号输入   *继电器输出

COM2 起动1 起动2 报警                               脱扣

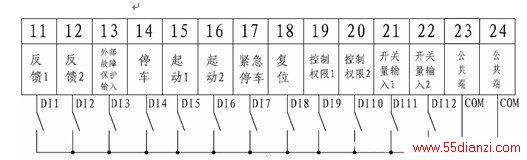

 RS485通讯                4-20mA模拟量输出           零序电流输入         热电阻输入       开关量输入                                        注:12路DI在保护模式下,只作为开关量输入使用。   5.3  ARD3系列智能电动机保护器 5.3.1  功能 ARD3智能电动机保护器(以下简称ARD3),适用于额定电压至AC 690V、额定电流至AC 800A、额定频率为50/60Hz的电动机。产品体积小,结构紧凑,安装方便,在低压控制终端柜和1/4模数及以上各种抽屉柜中可直接安装使用,提高了控制回路的可靠性和自动化水平。 ARD3采用模块化的产品结构形式,包括主体(保护控制功能模块)、互感器检测模块、远程显示模块。根据需要选配ARD3的功能模块或附件,与接触器、电动机起动器等电器元件构成电动机控制保护单元,有远程自动控制、现场直接控制、面板指示、信号报警、现场总线通信等功能。适用于煤矿、石化、冶炼、电力、船舶、以及民用建筑等领域。 * 额定电流 电动机额定功率(kW) 电动机额定 电流(A) 选配保护器 额定电流 整定电流范围(A)     电动机额定 功率(kW) 电动机额定 电流(A) 选配保护器额定电流 整定电流范围(A) 0.12 0.42 2 0.40-2.00 30 57 100 25-100 0.37 1 2 0.40-2.00 37 69 100 25-100 0.55 1.5 2 0.40-2.00 45 81 100 25-100 0.75 2 6.3 1.6-6.3 55 100 100 25-100 1.1 2.5 6.3 1.6-6.3 75 135 250 63-250 2.2 5 6.3 1.6-6.3 90 165 250 63-250 3 6.5 25 6.3-25 110 200 250 63-250 5.5 11 25 6.3-25 132 240 250 63-250 7.5 14.8 25 6.3-25 160 285 800 250-800 11 21 25 6.3-25 200 352 800 250-800 15 28.5 100 25-100 220 388 800 250-800 18.5 35 100 25-100 250 437 800 250-800 22 42 100 25-100 / / / / 注:表1数据适用于AC400V,50Hz,1500转/分的四极鼠笼式电动机 *起动方式 起动方式 代号 直接起动 A 双向起动 B 双速起动 F 电阻降压起动 G 星/三角起动(两继电器) H 保护方式 J 自耦变压器(两继电器) M 变频器控制(需外配变频起) R 软起动器控制(需外配软起动器) X * 附加功能 附加功能 代号 通讯接口 C 剩余电流保护(漏电) L 电压功能(功率、功率因数) U 温度保护 T 4~20mA模拟量输出 M tE时间保护 tE 电能 EP 失压重起(抗晃电) SU(包括电压、故障记录功能) 故障记录 SR *显示方式 显示方式 代号 分体中文液晶显示,模块尺寸为90×70,开孔86×66(单位mm) 90L   5.3.2  技术指标 技术参数 技术指标 保护器辅助电源 AC 85V~265V/DC 110V~350V/AC 380V±10%,功耗15VA 电机额定工作电压 AC220V / 380V / 660V,50Hz / 60Hz 电动机额定工作电流 2(0.40A-2.00A) 采用小型专用电流互感器检测模块 6.3(1.6A-6.3A) 25(6.3A-25A) 100(25A-100A) 250(63A-250A) 采用外置电流互感器 800(250A-800A) 继电器输出触点容量 阻性负载 AC250V、6A 感性负载 AC250V、2A 开关量输入 干节点(内置DC24V) 通讯 RS485 Modbus-RTU协议   5.3.3  功能配置                               型式   功能 功能配置 标配功能 增选功能 保护功能 过载 √   断相/不平衡 √   堵转 √   欠载 √   外部故障 √   阻塞 √   温度(PTC)   √(温度保护) 剩余电流 (接地、漏电只能选一种) 接地 √   漏电   √(漏电) 相序   √(电压功能) 欠压 过压 欠功率 t

上一页  [1] [2] [3] [4]  下一页
