智能低压电动机保护器品种及选型方法
点击数:7696 次 录入时间:03-04 11:44:59 整理:http://www.55dianzi.com 低压电器

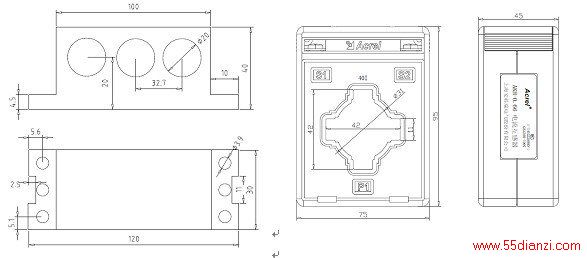

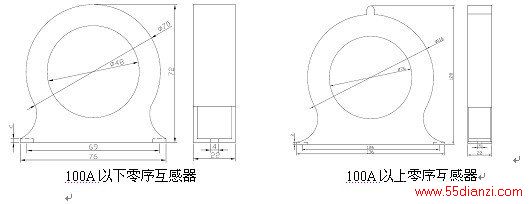

盘面开孔 *互感器

0.4A-100A互感器 63A-250A互感器

250A-800A互感器

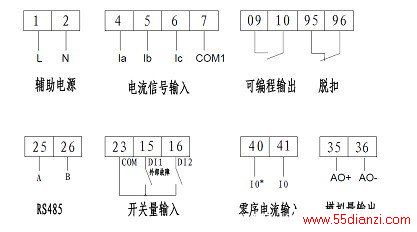

5.1.5 接线端子
5.2 ARD2F系列智能电动机保护器
5.2.1 功能
ARD2F系列智能电动机保护器(以下简称保护器),采用最新的单片机技术,具有抗干扰能力强、工作稳定可靠、数字化、智能化、网络化等特点。保护器能对电动机运行过程中出现的起动超时、过载、堵转、断相、不平衡、欠载、接地/漏电、阻塞、过压、欠压、温度、tE保护等多种情况进行保护,设有SOE故障事件记录功能,方便现场维护人员查找故障原因,并通过LCD中文液晶显示屏、状态指示灯等各种方式,将电机的运行状态清晰、直观地显示出来。适用于煤矿、石化、冶炼、电力、船舶以及民用建筑等领域。该保护器具有RS485远程通讯接口,DC4~20mA模拟量输出,方便与PLC、PC等控制机组成网络系统,实现电动机运行的远程监控。
*附加功能 附加功能 代号 起动控制(包含K功能) Q 开关量输入 K 温度保护 T 报警 J 通讯接口 C 漏电保护 L 4~20mA模拟量输出 M 电压功能 U SOE事件记录 SR
*显示方式 代号 规 格 90FL LCD液晶显示模块尺寸为90×70,开孔86×66(mm)
注:1、带有起动控制时,保护器最多提供2个起动继电器用于顺序控制外部2个接触器的闭合/断开,从而实现电动机的不同起动方式(如Y- △转换起动、正反转控制,自耦降压起动等)。
2、温度保护的测量范围:PTC热电阻1kΩ~10kΩ。
3、对于无显示要求的客户,必须在一批定单中订购一个90FL显示单元,作为调试使用。 5.2.2 技术指标 技术参数 技术指标 保护器辅助电源 AC85V-265V/DC100V-350V,功耗5VA 电机额定工作电压 AC380V/AC660V,50Hz 电动机额定工作电流 1.6A(0.4A-1.6A) 采用小型专用 电流互感器 6.3A(1.6A-6.3A) 25A(6.3A-25A) 100A(25A-100A) 250A(63A-250A) 采用专用电流互感器 800A(250A-800A) 继电器输出触点,额定负载容量 4路,AC250V,3A;DC30V,3A 开关量输入 12路,光耦隔离 通讯 RS485 Modbus协议 SOE事件记录容量 8个事件记录
5.2.3 外形及尺寸(mm)

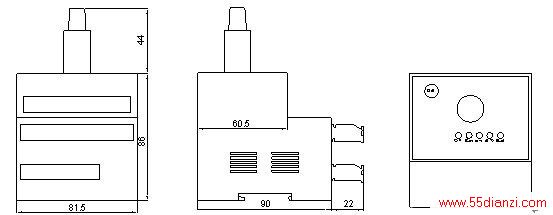

*主体模块
主视图 侧视图 俯视图 *

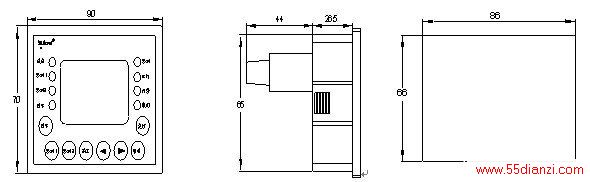

显示单元

主视图上一页 [1] [2] [3] [4] 下一页
