开关柜综合测控装置品种及选型方法

1、概述 开关柜综合测控装置用于3～35kV户内开关柜，适用于中置柜、手车柜、固定柜、环网柜等多种开关柜。具有一次回路模拟图及开关状态指示，高压带电显示，自动温湿度控制，人体感应自动照明，语音提示，电参数测量及RS485通讯接口等众多功能，集操作、显示于一体。 2、国内主要品牌及型号 国内生产开关柜综合测控装置厂家、型号品牌繁多，主要常见的产品有：陕西厚普HXK-100-TR、HXK-100-R、HXK-100-T、HXK-100B、HXK-100B-T、HXK-100B-R、HXK-100E、HXK-100E-T、HXK-100E-TR、HXK-200E、HXK-200C开关状态指示仪；杭州时域SCK-9600智能操控装置；三达电子DL-7000DL-8000-A、CYZT-9301JYD、JZKX-8100、JZKX-8300、JZKX-8200、KC-9000、SD-9800、X-5500、SD-CK9000开关柜操控装置；上海安科瑞ASD200、SD300；陕西和创HD3010、HD3020、HD3030、HD3040开关柜智能操控装置、HKG100A、HKG100B、HKG100C、HKG100D开关状态显示器；珠海一多ED-9000E、ED91、ED92、EDC(ED93)、EDJ(ED95)、EDE(ED96)、EDI(ED97)、EDH(ED98)、EDY(ED99)、ED9900、ED9800、ED9700、ED95H00、ED9300、ED9200、ED9200L、ED9100；常州明及DM6A-S、DM6A-G、DM6B-S、DM6B-G开关柜运行状态集中显示仪；保定中恒ZH-KZ300型；长沙鼎能DN8000、DN8900B、DN8600、DN8520操控装置；马鞍山新兴电子HK2000、HK2100、HK2200开关柜状态显示装置；陕西克菲KWS-XS-5809、KWS-XS-5808、KWS-XS-5807、KWS-XS-5806、KWS-XS-5805、KWS-XS-5803、KWS-XS-5802、KWS-XS-5801开关状态智能操控仪、KWS-XS-5803、KWS-XS-5500、KWS-XS-5503开关状态显示器等等。 3、技术参数 项    目 指     标 ASD300 ASD200 ASD100 额定输入 接线方式 3P3L或3P4L —— —— 电压 100V —— —— 电流 5A —— —— 频率 50Hz —— —— 准确度 电流、电压 0.5级 —— —— 有功功率、无功功率 0.5级 —— —— 电能 0.5级 —— —— 温度（@25摄氏度） ±1℃ ±1℃ ±2℃ 相对湿度 ±5% ±5% ±5% 功耗 辅助电源 ≤8VA ≤6VA ≤5VA 电压输入 ≤0.5VA —— —— 电流输入 ≤1VA —— —— 通讯 协议 MODBUS-RTU     波特率(bps) 2400、4800、 9600、19200 2400、4800、 9600、19200 2400、4800、 9600、19200 平均无故障工作时间(h) ≥50000 ≥50000 ≥50000 4、产品规格及功能 4.1  型号说明

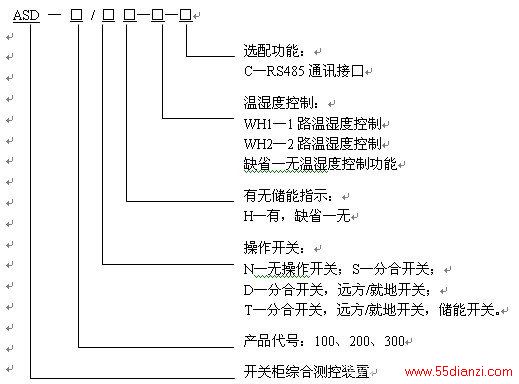

      4.2  功能配置

         型号 功能项 ASD100 ASD200 ASD300 产品图片     开孔尺寸 180mm×120mm 220mm×165mm 220mm×165mm 一次模拟图 标配 标配 标配 语音提示 无 标配 标配 带电显示 标配 标配 标配 温湿度控制 标配1路 标配1路 标配1路 人体感应探测器 无 无 标配 操作旋钮 无 可选 可选 主回路电力参数测量及显示 无 无 标配 RS485 通讯接口 可选 可选 标配

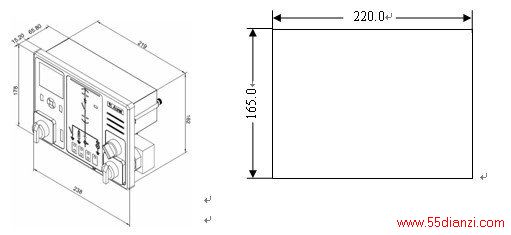

    4.3  外形及尺寸（mm） 4.3.1  ASD200、ASD300

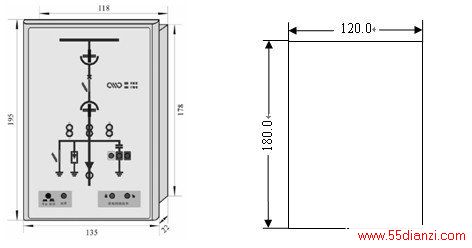

4.3.2  ASD100

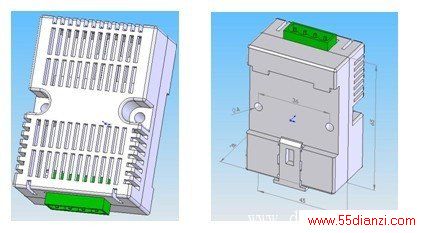

4.3.3  温湿度传感器（配套附件）

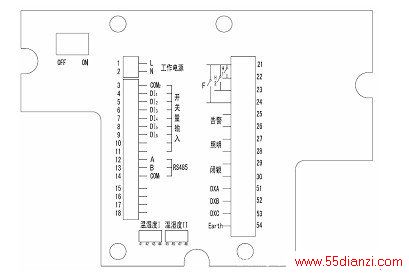

    5、接线端子     ASD300

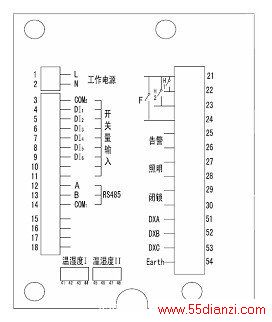

        ASD200

    ASD100

  6、应用方案
