电源变压器构造检查

电源变压器构造检查

点击数:7801 次   录入时间:03-04 12:00:14   整理:http://www.55dianzi.com   电力配电知识

电源变压器的结构有许多种类,各有各的优势,但必须满足安全规格要求:如有按针脚有无分类:有针脚型、引线型。
按骨架型号来分类:有王字型、抽屉式,子母套式等各种型式。
所有各类型电源变压器都必须满足所出口国家的安全规格内容,因此在量产前及安全申请前必须进行结构检查,是否满足安全规格。
本文拟对如何进行结构检查,正确规范操作提出自己的看法和见解,供广大从事电源变压器者借鉴和参考。
结构安全距离检查大体可分为以下几部份:
① 初级与初级之间绝缘厚度及绝缘距离。
② 初级与次级之间绝缘厚度及绝缘距离。
③ 初级与铁心之间绝缘厚度及绝缘距离。
④ 次级与铁心之间绝缘厚度及绝缘距离。
⑤ 次级与次级之间绝缘厚度及绝缘距离。
1 首先,初级与初级之间绝缘厚度及绝缘距离,还可分为以下六个部分:

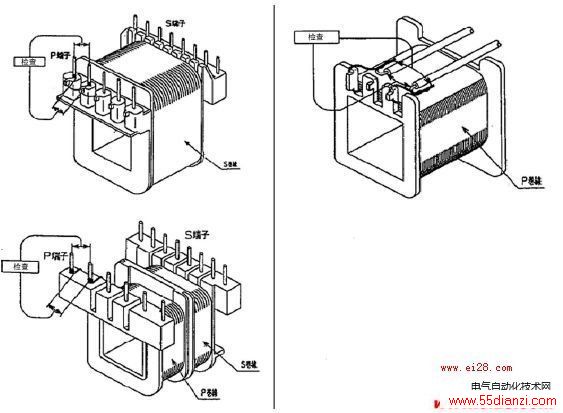

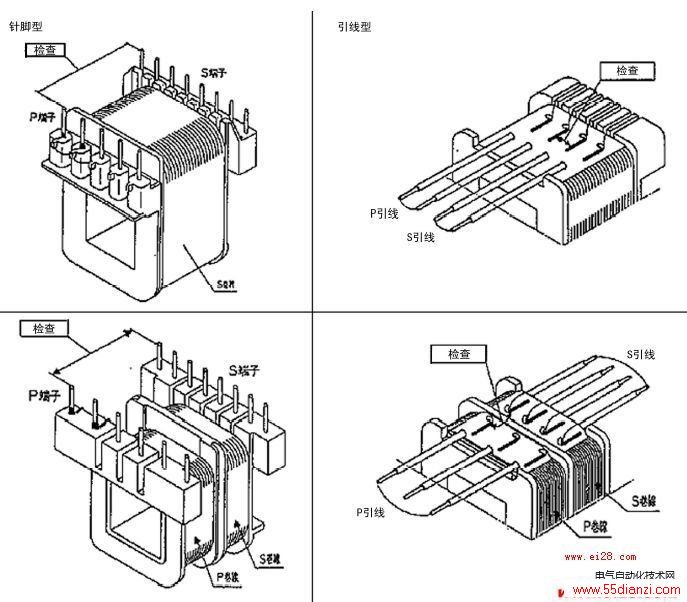

① 初级各引出端子间,包括初级端子间及异极间(初级起始引出端子)及初级最终引出端子间,还包括初级焊锡和溶接部位等绝缘距离的测定。
如下图必须检查距离:

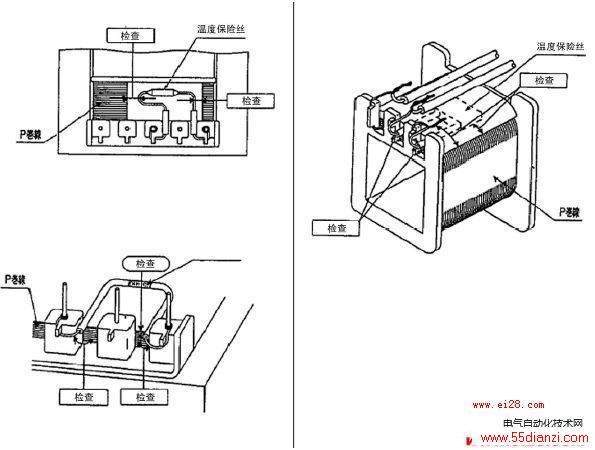

② 初级温度保险丝与初级卷线间,即温度保险丝(金属部位及保险丝引出线与初级卷线的最小距离必须检查。)

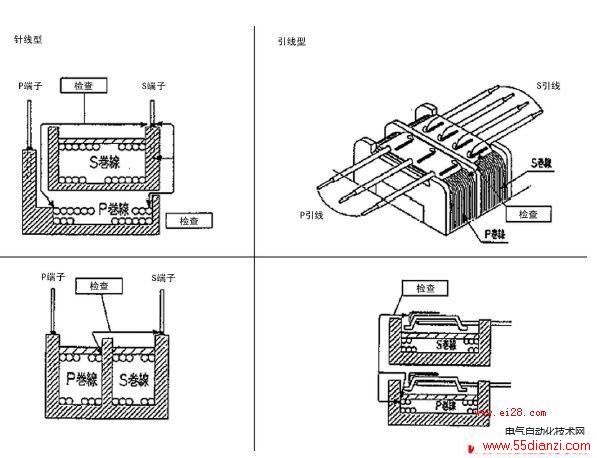

2 初级与次级之间绝缘厚度及绝缘距离。

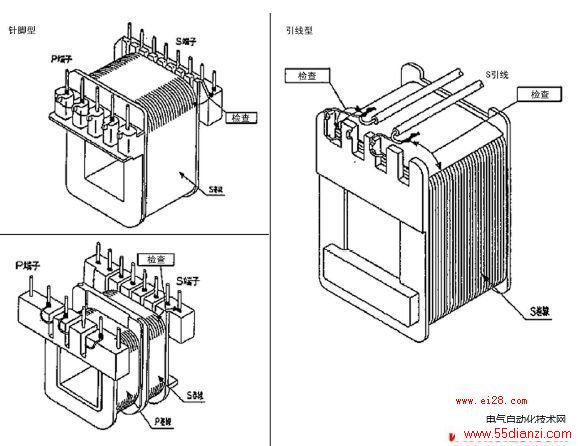

① 初级与次级端子距离;
② 初级异极之间距离;
③ 初级与次级配线端子间距离。



④ 初级卷线与次级端子距离;
⑤ 初级配线与次级端子距离;



⑥ 初级端子与次级卷线距离;
⑦ 初级卷线与次级卷线距离;

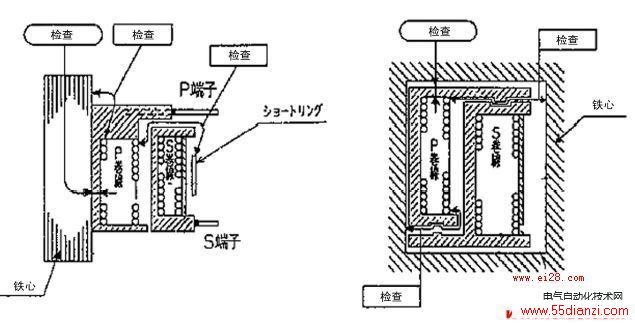

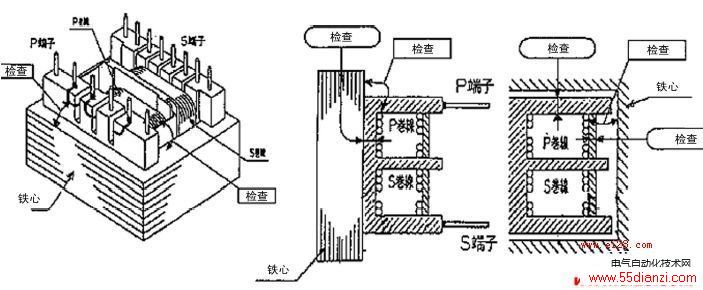

3 初级与铁心之间绝缘厚度及绝缘距离。
① 初级卷线与铁心之间距离
② 初级端子与铁心之间距离
③ 初级骨架厚度

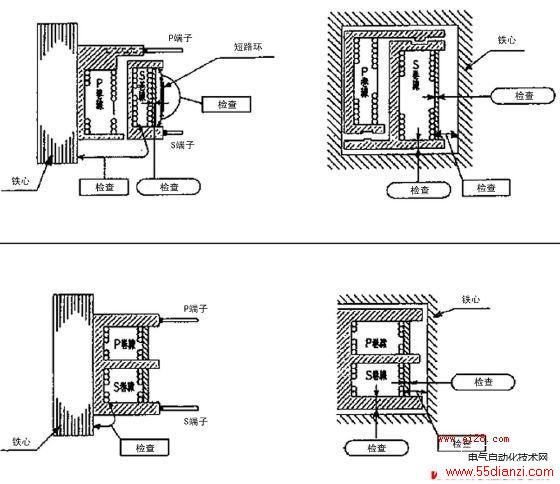

4 次级与铁心之间绝缘厚度及绝缘距离。
① 次级卷线与铁心之间及短路环绝缘距离;
② 次级卷线与铁心绝缘厚度。

5 次级与次级之间绝缘厚度及绝缘距离。
① 次级与次级之间端子距离;
② 次级与次级卷线端子距离;
③ 次级配线端子与次级卷线端子距离。
