宽频调变：DSSS除了FHSS，直接展频（DSSS）也被新的欧洲法令所纳入，在DSSS系统中，窄带的信号被乘上一高速虚拟乱数（PRN）序列，以产生出展频信号。每一个PRN脉冲称为一个＂chip＂，而序列的速率则是叫作＂chiprate＂。至于原始窄带信号所能展开的程度，则是称之为处理增益（processinggain），此为chiprate（RC）对窄带资料符号率（narrowbanddatasymbolrate）的比值。图二所示为FHSS与DSSS的比较。

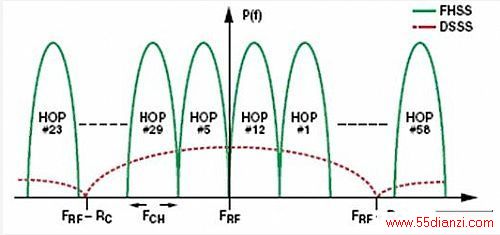

图二．FHSS与DSSS的频谱
在接收器端，送入的展频信号被乘上同样的PRN码，以进行信号的反展频（de-spread）处理，将原始的窄带信号撷取出来。于此同时，接收器中任何的窄带干扰源会被展开，而以宽带杂讯的型态呈现在解调变器上。由于系统中的每一个使用者所分配到的PRN码不同，因此能够将共用同一频带的使用者之间加以隔离，这就是所谓的CDMA（code-divisionmultipleaccess）。
使用DSSS调变的一些系统例子，包括了IEEE802.15.4（WPAN）、IEEE802.11（WLAN）、及GPS等。DSSS的主要优点为：
1)干扰弹回（interferenceresilience）－DSSS的干扰抗拒能力，实质上是来自于将有用的信号乘上两次（展开与反展开）PRN码，
而任何的干扰源则只乘上一次（展开）。
2)低功率频谱密度（spectraldensity）－利用窄带系统将导入的干扰最小化。
3)安全性–由于採用展开/反展开处理，对于拥塞（jamming）有非常好的抵抗能力。
4)能减轻多通道效应。
DSSS或FHSS以外的宽带调变新的欧洲法令中一个有趣的点，在于它们也提供FHSS及DSSS以外的其它宽带展频调变技术。像是具有超过200kHz频宽的FSK/GFSK（Gaussianfrequencyshiftkeying）调变，便是欧洲法令下的宽频调变。表IV为适用于欧洲宽带调变架构的主要规格（包括DSSS）：
表四．展频调变（除了FHSS以外）与宽带调变的最大发射功率密度、带宽及工作週期限制
ISM带发射接收器IC如ADF7025，便是一个能够充份利用到此宽带标准中使用FSK调变所带来的好处之产品。为了要能动作于865MHz到870MHz的次频带，设计上就必须符合最大佔用带宽（99%）及最大功率密度限制。此外，频道边缘（edge-of-channel）或频带边缘的最大功率限制也被设定在-36dBm。
如果将ADF7025依表五来予以设定，则可全部符合这三个限制。如图五所示，佔用带宽为1.7569MHz，而峰值频谱密度则是-1.41dBm/100kHz。
表五．ADF7025于宽带调变实验时的参数
