ADF7025由于使用了宽带调变，有能力实现高资料率（在此情形下为384kbps），因此可以在次1-GHz的欧洲ISM频带中传送音讯及媒体品质视讯（每秒数个图框）。
美国法令（FCCpart15.247）与欧洲有类似的分配方式，提供了运作于902MHz到928MHz、2400MHz到2483.5MHz、以及5725MHz到5850MHz频带的跳频系统，但也同时提供＂数位调变＂信号。这是同时涵盖了展频（DSSS）与其它较简单型态调变方式（如FSK、GFSK等）的一个很松散的说法，因此和欧洲法令中的＂宽带调变＂规格颇为相似。其最主要的要求为：
1.最小6-dB带宽应至少为500kHz。
2.对于数位调变系统而言，在任何连续传送时间间隔中的任意3k-Hz频带上，从发射端到天线所传导的功率频谱密度不可超过8dBm。
任何希望使用FHSS以外系统的人，通常都需要将场强度（fieldstrength）限制在50mV/m（-1.5dBmERP）。但在数位调变的场合中，只要能符合最大功率频谱密度限制，则最大输出功率为1W。因此，在使用ADF7025时，由于其FSK频率偏差宽度足以确保6dB带宽能够大于500kHz，因此可容许1W的ERP。此外，由于有宽信号带宽，还可实现较高的资料率（ADF7025的最大值为384kbps）。
ADF7025的共同频道排斥（co-channelrejection）会根据干扰源的带宽，在共同频道上从-2dB（最差状况）变化到+24dB。这可以拿来与具有-4dB共同频道排斥值的商用802.15.4DSSS发射接收器相比，使用的是拥塞信号（jammingsignal）为IEEE802.15.4的调变信号。
使用上述方法，就可以在美国与欧洲使用相似的宽带调变系统，并简化出货到全球市场产品的开发工作。ADF7025传输接收器架构可支援美国所定义的＂数位调变＂模式，与在欧洲所定义的＂宽带调变＂模式。

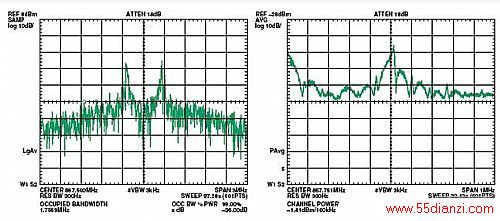

图三．ADF7025的宽带调变实验结果：（a）FSK调变信号，99％佔用带宽量测；（b）前项的局部放大，以量测最大功率频谱密度。
暂态（transient）功率需求
工程人员也需要了解到欧洲法令中，一项加诸在暂态功率上的限制新规格，也就是当发射器在正常运作中开关时，落入临近频谱的功率。将此限制加入最新法令中的目的，是要避免频谱飞散（spectralsplatter）。
当送入功率放大（PA）的电流增大（开启）或减小（关闭）时，从电压控制震盪器（OSC）所看到的负载会随之改变。这会在迴路试图重新取得锁住时，造成PLL短暂的开锁（unlock），并产生混附发射（spuriousemissions）或频谱飞散。对于只在间隔时间内传送一个单位的系统中，频谱飞散会明显增加落入临近频道的功率。

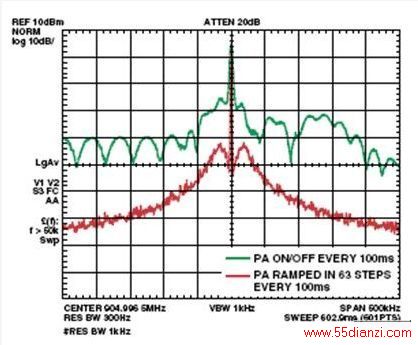

图四加强说明了频谱飞散的问题，其中黄色的轨迹线表示当PA以每次100ms的速度开关，而频谱分析仪维持在最大保持（maximumhold）设定时，ADF7020发射器的PA输出频谱。可以很清楚的看出来，有明显的功率会落入载波（carrier）两边的频道中。蓝色的轨迹线则是以每100ms64阶的速率被提升与拉下的PA输出，表示出落入临近频道的功率有相当程度的下降。最新的EN300220法令中的规格8.5，便针对落入临近频道功率制定限制值。
图四．本文中所叙述的测试所得到的ADF7020输出频谱
