1GHz以下频带短距离无线系统设计要点（5）
点击数：7669 次 录入时间：03-04 11:53:18 整理：http://www.55dianzi.com 电子技术
量测程序要求发射器需要在最大输出功率的情况下开关5次，并分别量测落入载波两侧的第二阶、第四阶、及第十阶频道。
要确保能符合此规格的最简单方式，是将PA逐渐的从关拉到开、或是从开拉到关。这通常是利用微控制器以分阶方式开关PA来完成的。透过ADF7020发射接收器，可以将PA从关的状态经过最多63阶的控制调整到+14dBm。另一个较快及较简单的方法，是使用具有自动PA上下控制的传送接收器。ADF7021便具有可编程的上下控制，让使用者可以设定步阶的数量及每一个步阶的期间。
通讯协定考量
ADI目前正在更新其ADIismLINK（2.0版）协定软体，这套软体可适用于任何的ADF702x传送接收器。此一针对全球次1-GHz频带使用而设计的协定，採用了新版的欧洲法令，并以图5中所示的星状网路（高达255个端点）为其基础。

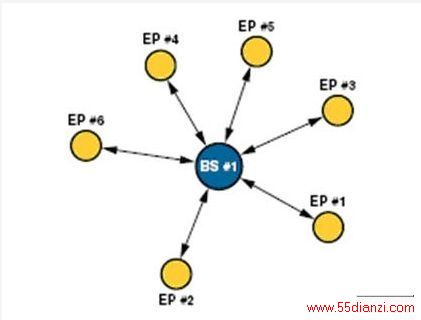

图五．星状网路拓朴
在协定的中心，为一无槽式（nonslotted）、非持续（nonpersistent）的＂载波感测多重存取-冲突防止＂（CSMA-CA），端点（EP）会在传送前先聆听该频道（LBT）以防止冲突。
此协定的＂无槽式＂观念，让EP们先执行lBT动作，其后只要有资料就可以立刻传送，此作法也确保不需要同步动作。如果EP感测到该频道正处于忙碌状态，就会在执行下一个LBT之前等候（back-off）一不定时间。此等候动作的发生次数是有限制的，因此此协定具有非持续的特性。在FHSS模式下，此协定会在每一个跳跃频道上使用这个CSMA-CA系统，所以能满足新欧洲法令的LBT要求。
ADIismLINK协定的实体层（PHY）与媒体存取层（MAC）参数具有相当高的设定弹性，因此能容许完整的装置与系统评估。此外，ADI也提供相关原始码，以简化系统开发的步骤。此协定是随ADF702x开发套件（ADF70xxMB2）共同出货，图六所示为ADIismLINK的系统总览。

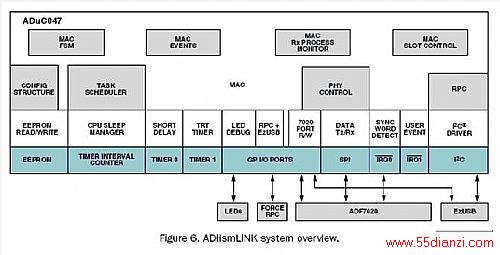

图六．ADIismLINK系统总览
新的欧洲法令对于863MHz到870MHz之间频带的空中传递（over-the-air）协定加入了非常明细的要求。不论系统是使用单频道协定、FHSS或DSSS，都有需要遵守的特定规定。此改变必然会让协定设计复杂化，但这些新ETSI法令的好处是在许多方面与FCCPart15.247相似，因而得以简化针对多区域使用的协定设计。而善用如ADI所提供之开发套件（内含协定范例），将能减轻短距无线网路设计之负担。
