触发器的原理

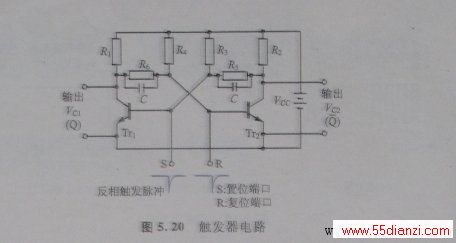

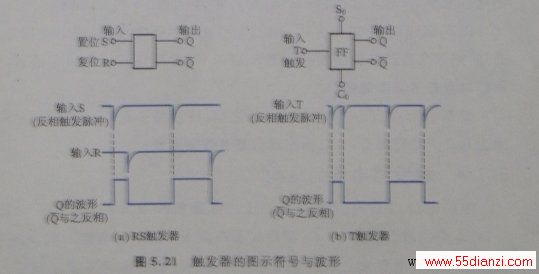

    触发器也有基本动作一样的多种类型。图5.2.1(a)表示的是一种被称作为RS触发器的电路,图中表示了它的图示符号和输出波形。

    S表示置位(set),R表示复位(reset),是输入脉冲的端口。向S端输入脉冲后,触发器为置位状态;向R端输入脉冲,则变为复位状态。此时输出Q与Q的波形总是相反。

     2.T触发器

    它的原理本身与RS触发器一样,T触发器将R端和S端合并为一个端口,并将之称作T(trigger,触发的意思)端。

    S0是将触发器设为置位状态的端口,C0则是与当前状态无关置0(清除)的端口。每当脉冲由输入端口T输入时,输出状态反转。用图5.21(b)所示的动作及符号表示。

    也就是说,每当向T端口输人2个脉冲,就能使输出恢复为原来的状态.因此,T触发器经常被用来计数。
