1．电路组成

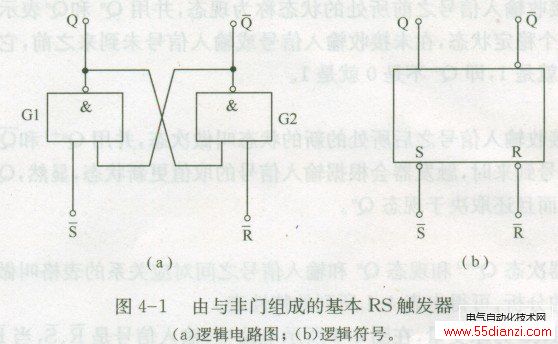

图4-l(a)所示是用两个与非门交叉连接起来构成的基本RS触发器。R、S是信号输入端，字母上面的反号表示低电平有效，即R、S端为低电平时表示有信号，为高电平时表示无信号，Q、Q既表示触发器的状态，又是两个互补的信号输出端。
图4-l(b)所示是基本RS触发器的逻辑符号，方框下面输入端处的小圆圈表示低电平有效，这是一种约定，只有当所加信号的实际电压为低电平时才表示有信号，否则就是无信号。方框上面的两个输出端，一个无小圆圈，为Q端，一个有小圆圈，为Q端，在正常工作情况下，两者状态是互补的，即一个为高电平，另一个就是低电平；反之亦然。
2．工作原理
下面分四种情况进行讨论。
(1)R=S-1时。电路无输入信号，即R-S-l时，有两个稳定状态。
0状态：我们把Q=O、o=i的状态定义为0状态。由于Q=O送到了与非门G2的输入端，保证Q=l，而o=i和S=l -起使与非门Gl导通，维持o=o，显然电路的这种状态可以自己保持，是稳定的。
1状态：我们把Q=l、o=o的状态定义为1状态。由于Q=O送到了与非门Gl的输入端，保证o=i，而Q=l和R=l -起使与非门G9导通，维持o=o，不难理解，电路的这种状态也可以自己保持，是稳定的。
由以上分析可知，R=S=l时，触发器将保持原先状态，即输出状态不变。
(2)R一1，S=O时。R=l，S=O时，触发器将变成1状态，也即将有o=i、Q=O。
如果触发器原来是处在O状态，则根据与非门的逻辑特性，可以肯定门Gl输出为高电平、门G2输出为低电平，即有Q=l、o=o;如果触发器原来就处在1状态，则仍保持1状态，也即仍有Q=l、o=o。
因为在S端加输入信号——负脉冲，能也只能将触发器置成l状态，所以把S端叫做置l输入端，习惯上称之为置位端。
(3)R一0，S=l时。R=O，S=l时，触发器将变成0状态，也即将有Q=O、Q=l。
如果触发器原来是处在0状态，则仍将保持0状态不变，即Q=O，Q=l的状态不会改变，如果触发器原来是处在1状态，则根据与非门的逻辑特性，肯定门G2将为高电平，即o=i，而Q=l和S=l又会导致门Gl输出为低电平，即Q=O，也就是说，触发器肯定会变成0状态。
(4)R一0，S=O时。如果在R端和S端同时加输入信号，即R=O，S=O时，则根据与非门的逻辑特性知道，Q端和Q端都将为高电平。对触发器来说，这是一种未定义的状态，没有意义，因为这既不是0状态，也不是1状态。所以在正常工作情况下，基本RS触发器用做存储单元时，不允许出现R端和S端同时为0的情况。
3．现态、次态和特性表
1)现态
把触发器接收输入信号之前所处的状态称为现态，并用Q”和Q．表示。以上已经介绍，触发器有两个稳定状态，在未接收输入信号或输入信号未到来之前，它总是处在某一个稳态，不是O就是1，即Qn不是O就是1。
2)次态
把触发器接收输入信号之后所处的新的状态叫做次态，并用Q+．和Q+．表示。大家知道，当输入信号到来时，触发器会根据输入信号的取值更新状态，显然，Q+，的值不仅和输入信号有关，而且还取决于现态Q。
3)特性表

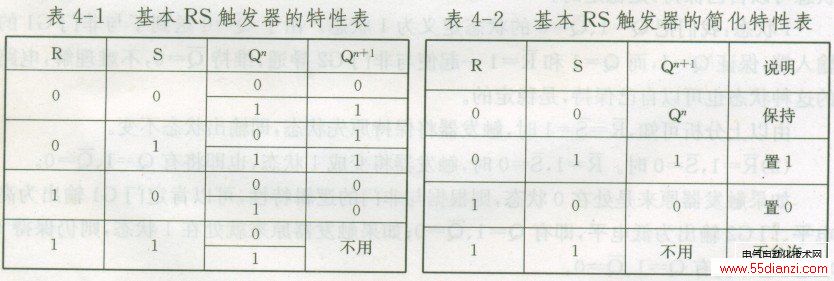

反映触发器次态Q+1和现态Q”和输入信号之间对应关系的表格叫做特性表。根据前面工作原理的分析，可得出表4-1所列的特性表。
表4-1中，R、S为原变量，在图4-1所示电路中，输入信号是R、S，当R=l时R-O，R-O时R=l，同样，当S=l时S-O、S=O时S-l。据此便可以很容易地理解以上所示特性表。
由表4-1可明显地看出：当R=S=O，即R=S=l时，触发器保持原来状态不变，也即Qn+l一Qi；当R=O、S=l，即R=l、S-O时，触发器置1，也即Q+．=1；当R=l、S=O，即R-O、S=l时，触发器置0，也即Qr卜1—0；而R-S=l，即R=S=O是不免许的，属于不用情况。表4-2所示是一种常用的特性表的简化形式。
从真值表可得出基本RS触发器的特性方程：
在遵守约束条件RS=O的前提下，可以根据输入信号R、S的取值和现态Qn，利用特性方程计算次态Q"+l。
