交流电定时开关控制器电路图

 交流电定时开关控制器电路图

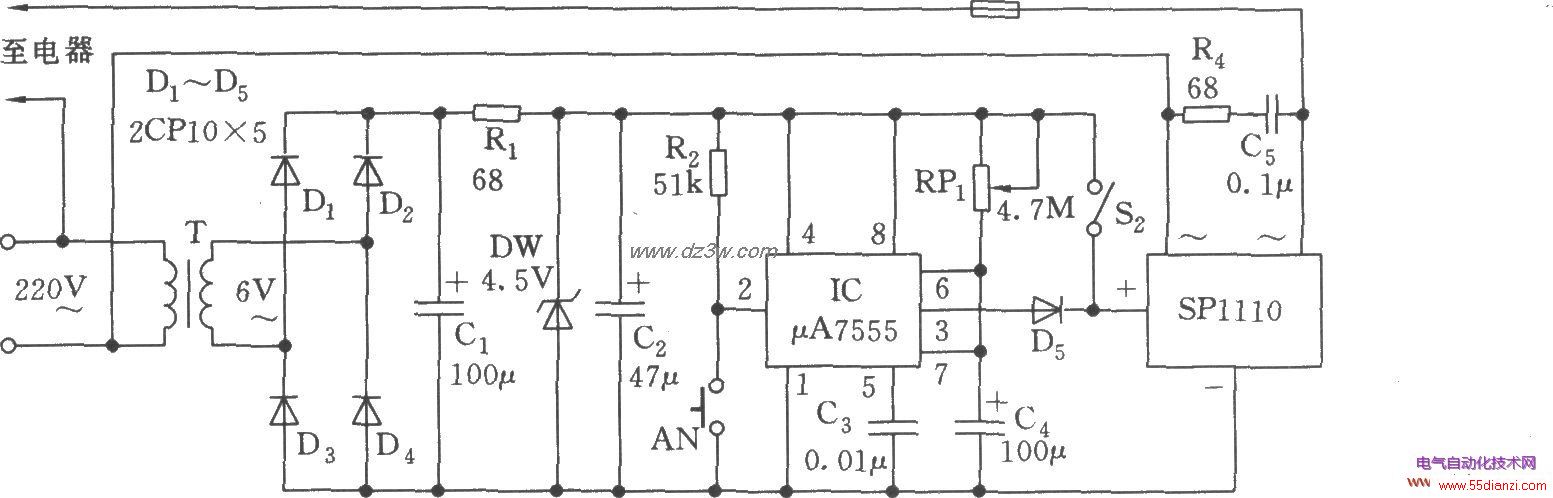

如图所示，控制器包括降压整流、单稳定时和交流固态继电器。555和R2、RP1、C4等组成单稳定时电路，按一下AN，则555的3脚呈高电平，使交流固态继电器的交流输出端开通，负载接通，计时开始。定时时间，即单稳态的暂稳时间td=1．1RP1C4，图示参数的最长定时约30分钟，可通过调节RP1来调整。
